Обзор точки доступа UniFi AP AC SHD ( UniFi AP-AC-SHD ) - флагман всей линейки Ubiquiti UniFi

Автор ruslanstruts 10.01.2018 0 Коммен. Статьи,



Ubiquiti Networks компания которая даёт уникальную возможность потребителям на деле, а не на маркетинговых слоганах получать лучшее за разумные деньги, даже можно сказать минимальные деньги. Вот уже 3 года как Ubiquiti Networks активно развивает и внедряет на рынок свою уникальную линейку устройств UniFi. Под этим брендом в далеком  2013 в сфере технологий это уже большой очень период времени, было представлено лишь пару точек UniFi AP , UniFi AP-LR  и UniFi AP-Outdoor и программный контролер к ним.

Они давали отличный результат за смешные деньги, возможность создавать и маштабировать отличное покрытие WI FI без мертвых зон со стабильной и хорошей скоростью для того времени правда только в стандарте 802.11 b/g/n * 2.4 GHz, зато можно було получить аж 70 мегабит уверенно и без разрывов по голосовой связи и прочих проблемах которые были у всех альтернативных решений, которые были на рынке на то время и в бюджете до 400 $ за устройство. Но время не стоит на месте и Ubiquiti Networks все быстрее развивает и выпускает новые продукты особенно в линейке UniFi, кроме коммутаторов и роутеров и самого главного звена которого так не хватало в 2013 году - контролера, который ознаменовал новый этап в жизни всей линейки устройств.

Компания UBNT очень быстро и вовремя  выпустила второе поколение своих точек доступа  которые себя уже отлично показали, и что б закрепить успех были выпущены на рынок:

UniFi AP AC LITE             UniFi AP AC LR              UniFi AP AC PRO

Они окончательно показали, что компания не зря «пилила» свою уникальную еко-систему единой сети, где WI-FI был изюминкой, эталоном качества, скорости и надежности, квинтэссенцией всех работ, а не как у конкурентов набор вещей без поддержки и за космические ценники. Но зная что этого мало, компания выпустила через год после того точку UniFi AP AC HD, если до того топовая их точка UniFi AP AC PRO поддерживала Wi-Fi Standards. 802.11 a/b/g/n/ac , то новинка была первой кто мог похвастаться Wi-Fi Standards. 802.11 a/b/g/n/ac/ac-wave2, АС стандартом второй волны, что означало еще больше скорости и мощности и клиентских устройств на одну точку!

Тут казалось бы ну все, куда дальше но нет!  Компания выпускает UniFi AP AC SHD, что это за устройство, его отличия и особенности Вы и узнаете сейчас.



Внешний вид и комплектация

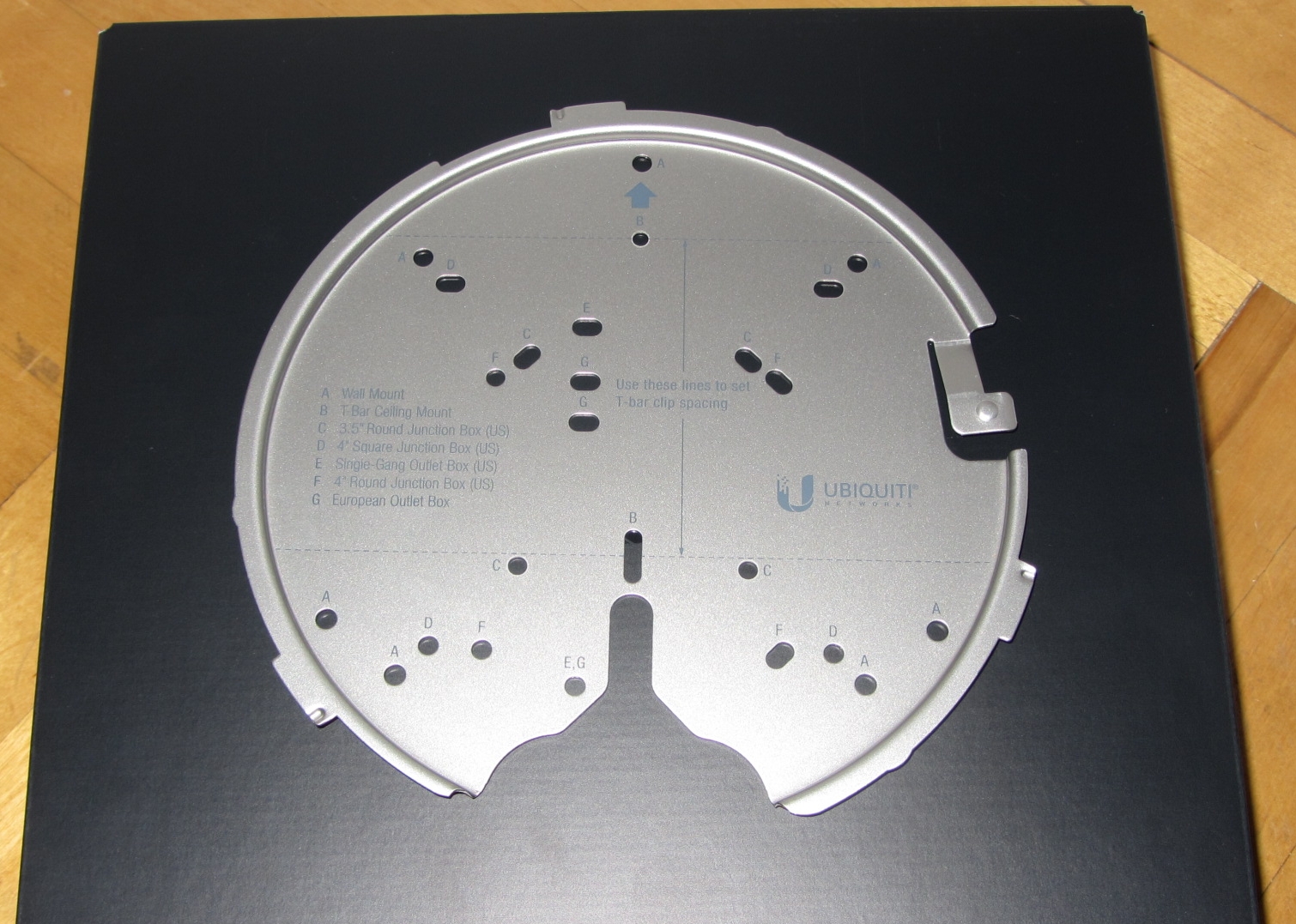

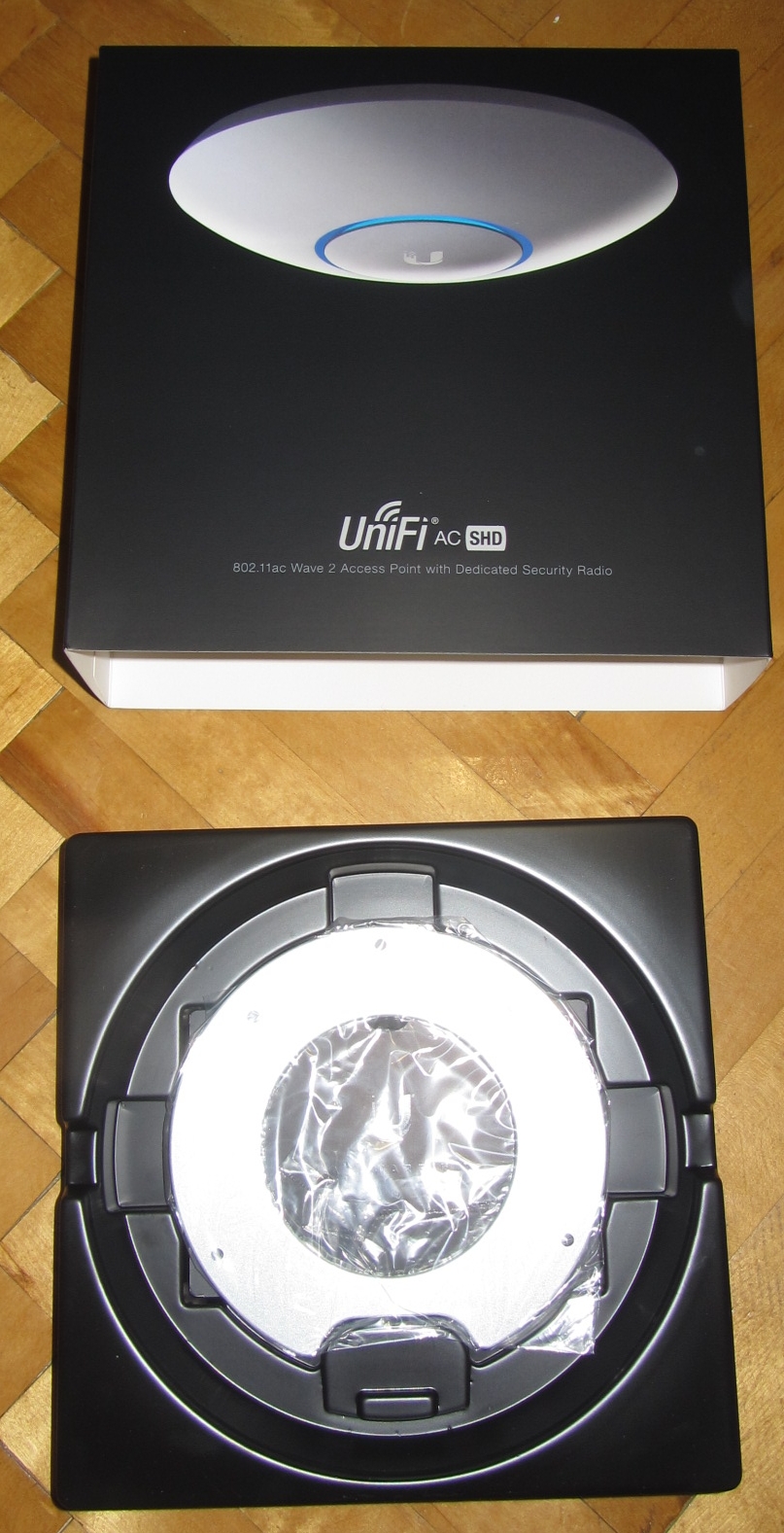

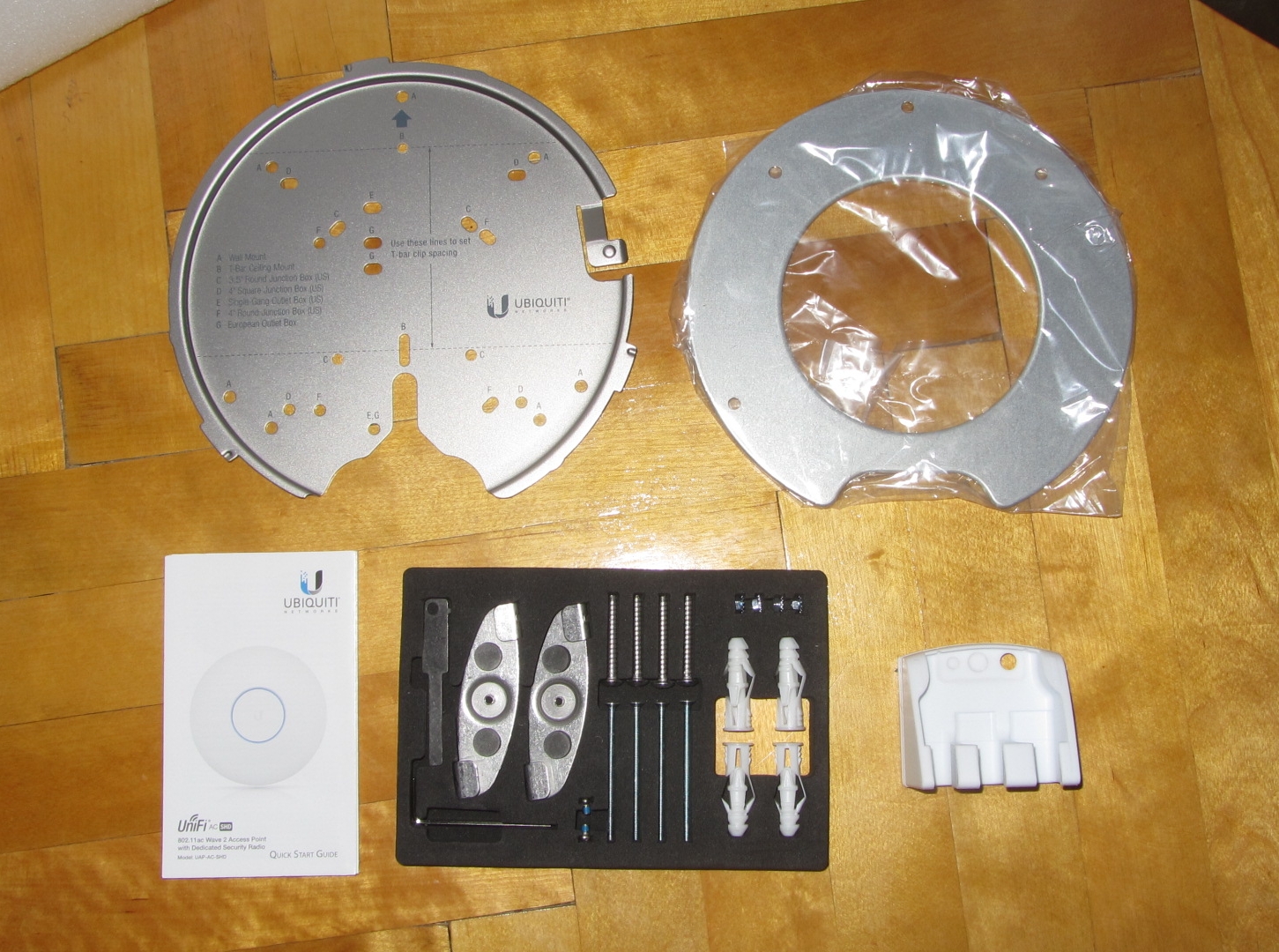

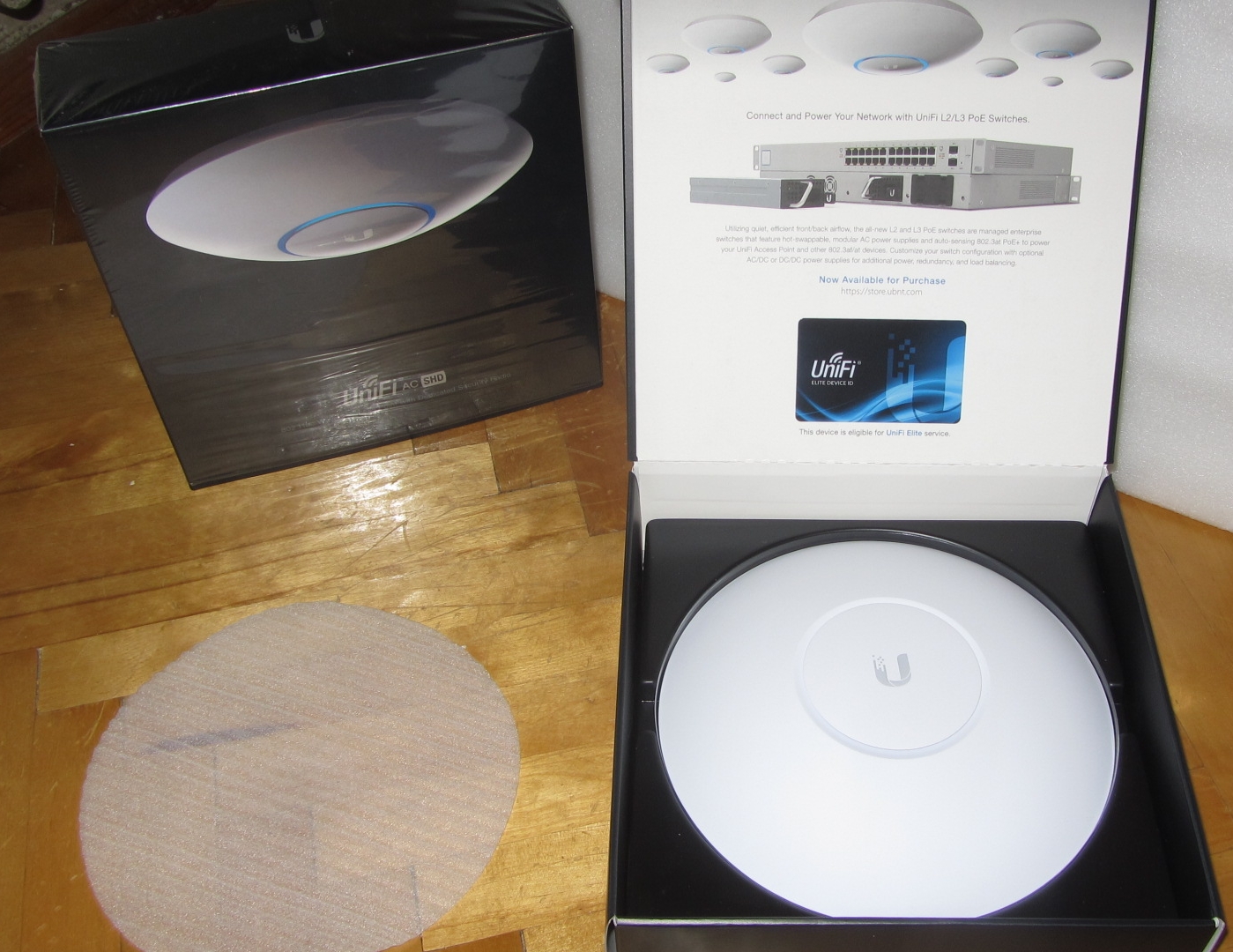

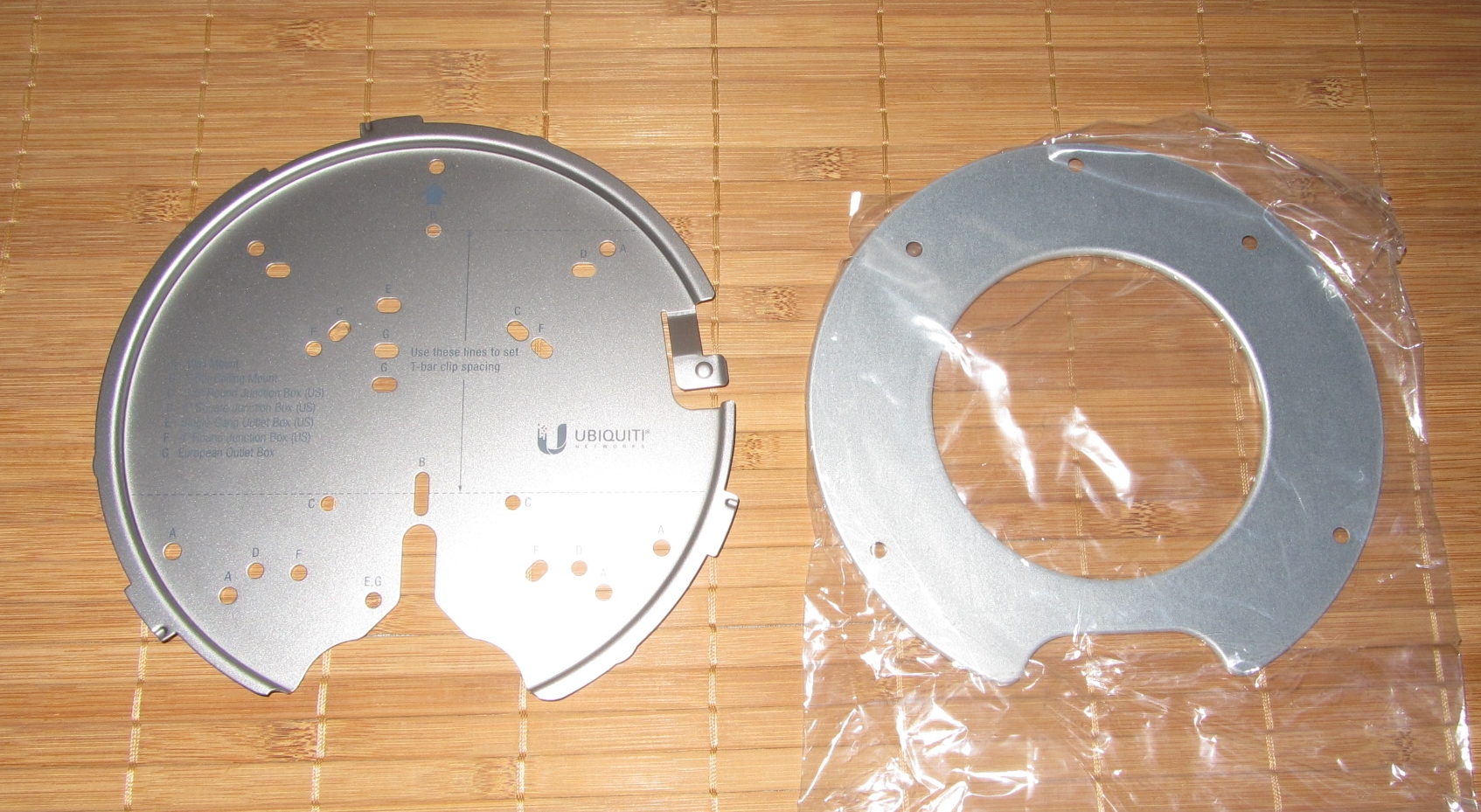

Открывая коробку мы видим точку подняв ёё можно ознакомиться с её комплектом поставки, это сама точка доступа внизу которой прикреплена универсальная металлическая пластина с множеством вариантов отверстий под разные места крепления, она в ней заменяет пластиковое крепежное кольцо,  которое в прошлых моделях точек можна было использовать для настенного/потолочного монтажа.

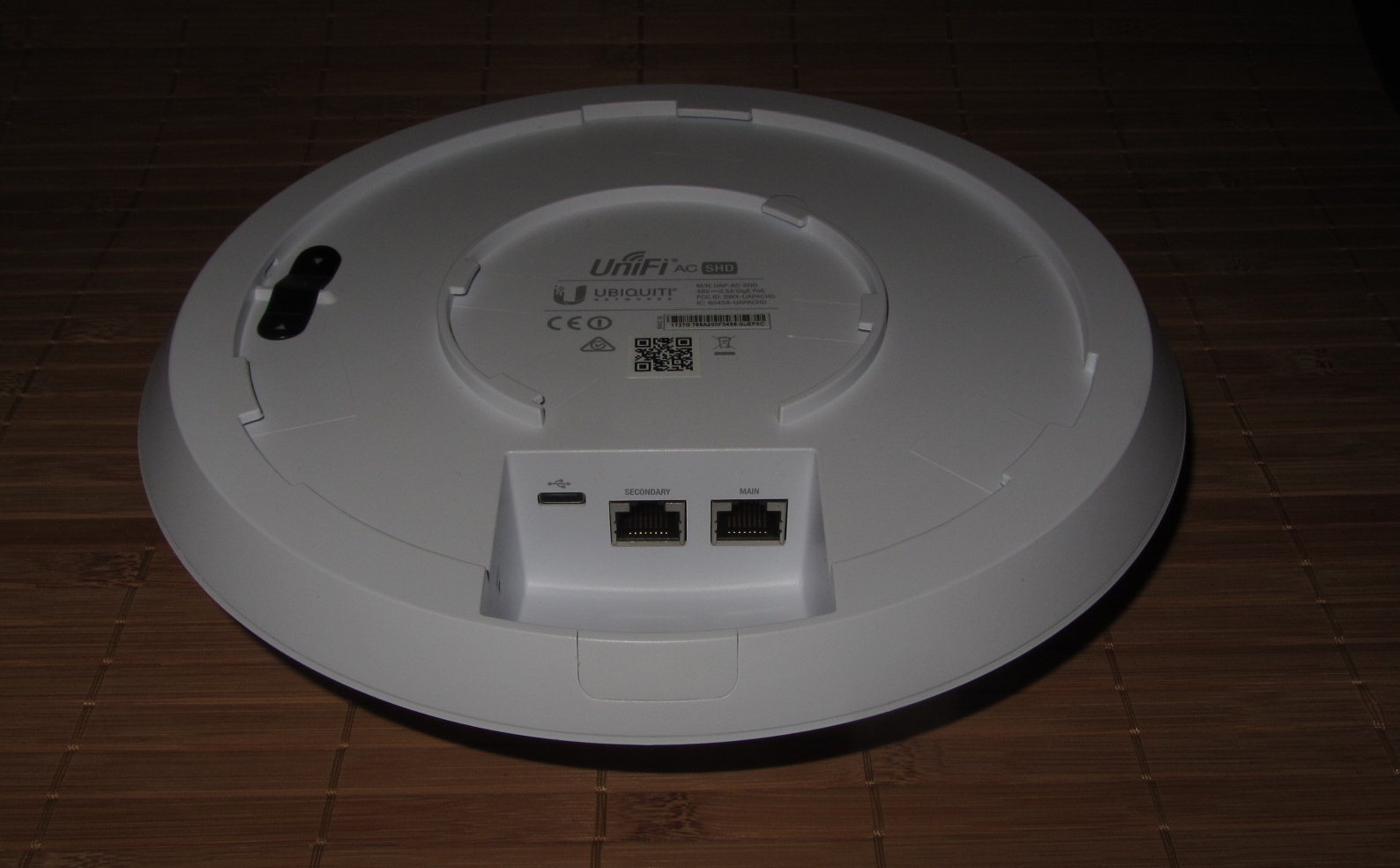

Сняв её мы доберемся до резиновой заглушки для интерфейсов, затем идет монтажная пластина (для потолка), в отдельной черной вставке с мягкого материала очень педантично разложен комплект дюбелей и прочих уникальных креплений которые никогда не встречались ранее в продукции компании, и последним будет краткая бумажная  инструкция.

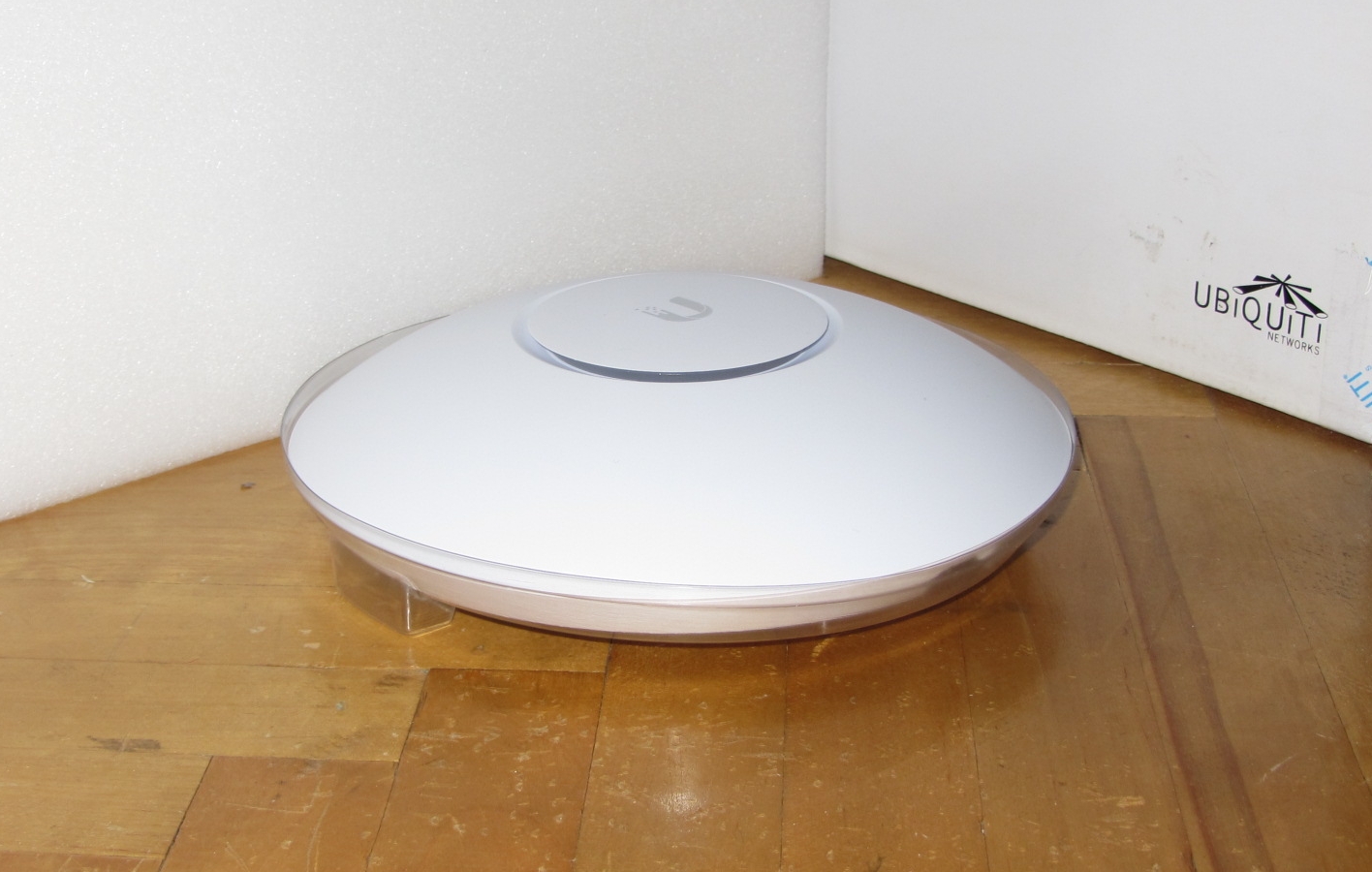

Покрытие верхней крышки точки на ощупь софт-тач, ну и запах присутствует специфический  …

В комплекте нету блока питания как в классических точках доступа, но это становиться понятно поскольку точка работает только от стандарта питания 802.3at PoE+ и ее можна запустить только с помощью PoE коммутаторов, которые имеют стандарт подачи питания 802.3at PoE+, например: от одного из линейки фирменных коммутаторов UniFi Switch (PoE) Ubiquiti , у Вас возник резонный вопрос - ведь чем именно они лучше других коммутаторов которыми можна было б запитать точку? А тем что они разработаны как звенья одной цепи и построив свою сеть на линейке оборудования UniFi. Вы получаете уникальную по стабильность и надежность, но самое главное - доступ и контроль информации для управления сетью. Начать её построение можно с роутера Модель: USG, затем коммутатора Ubiquiti UniFi Switch, контроллера и самих точек доступа.

Описание технических характеристик

Модель

UniFi AP AC LITE (UAP‑AC‑LITE)

UniFi AP AC LR (UAP‑AC‑LR)

UniFi AP AC PRO (UAP‑AC‑PRO)



UniFi AP AC SHD

(UAP-AC-SHD)



Стандарты

802.11 b/g/n/ac

802.11 b/g/n/ac wave 2

Dual-Band

да, одновременная работа 2.4ГГц + 5ГГц

Антенна

2×2 MIMO

3×3 MIMO 2.4ГГц

2×2 MIMO 5ГГц

3×3 MIMO

4×4 MU-MIMO

Канальные скорости

300 Мбит 2.4ГГц,

867 Мбит 5 ГГц

450 Мбит 2.4 ГГц,

867 Мбит 5 ГГц

450 Мбит 2.4 ГГц,

1300 Мбит 5 ГГц

800 Мбит 2.4 ГГц,

      1733 Мбит 5 ГГц

Интерфейсы

1 x Gigabit Ethernet

1 x Gigabit Ethernet,

LAN +  Bridge

2 x Gigabit Ethernet,

Link Aggregation



Расширяемость

не предусмотрено

USB (поддержка интеркома)

Безопасность

WEP, WPA-PSK, WPA-Enterprise (WPA/WPA2, TKIP/AES)

POE

24V Passive PoE

802.3af PoE,

802.3at PoE+

802.3at PoE+



Дополнительные возможности

Wireless Uplink, гостевой WiFi, VLAN, QoS

Wireless Uplink, гостевой WiFi, VLAN, QoS, MU-MIMO, Beamforming

Размеры

160 x 31.45 мм

175.7 x 43.2 мм

196.7 x 35 мм

        220 x 48.1 мм

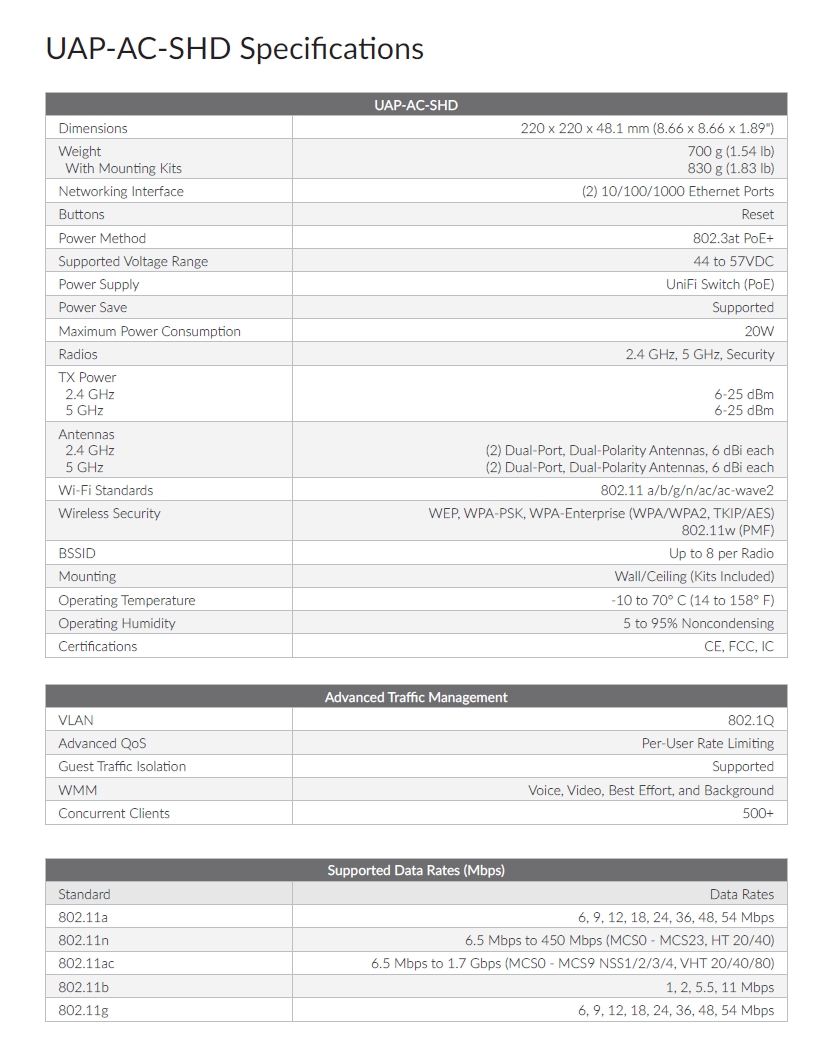

UniFi-AC-SHD AP оснащена одновременно двух диапазонными передатчико-приемниками на 2.4 GHz и на 5 GHz, и мощностью 25 dBm, отдельным радио модулем – Security (про него узнаете ниже) счас только скажу что Spectral Security Radio - это специальная радиосистема безопасности AP UniFi AC SHD, а также массивом антенн 4x4 SU-MIMO 2.4 GHz с двойной поляризацией, и усилением по 6 dBi, массивом антенн 4x4 MU-MIMO 5 GHz с двойной поляризацией, и усилением по 6 dBi. Поддержка Wi-Fi стандартов 802.11 a/b/g/n/ac/ac-wave2, два гигабитных Ethernet порта для подключения точки и другого сетевого оборудования к ней, питание реализовано через удобный стандарт 802.3at PoE +, потребляет всего 20W. (про тонкости питания мы уже говорили выше)

Как видно из технических характеристик UniFi AC SHD AP, «заточена» под использование в сетях которые максимально требовательны к безопасности и / или нуждаются в поддержке множества пользователей одновременно, ну и с высокой отказоустойчивостью и скоростью для клиентов беспроводной сети. Превосходная мощность обработки данных которые проходят через UniFi AC SHD AP способную выполнять сложные операции (гостевой контроль, фильтрация, и другие ресурсоемкие задачи), которые замедлят или будут не возможны для младших моделей.

Подключение в контроллере точки и скриншоты её интерфейса

Настройка и управление - тут все как и раньше, все можно сделать централизировано через UniFi Controller,  программную его версию или физическую UniFi Cloud Key. Для тех, кто первый раз слышит про оборудования линейки UniFi, детально, про это, Вы сможете прочитать в отдельной статье.

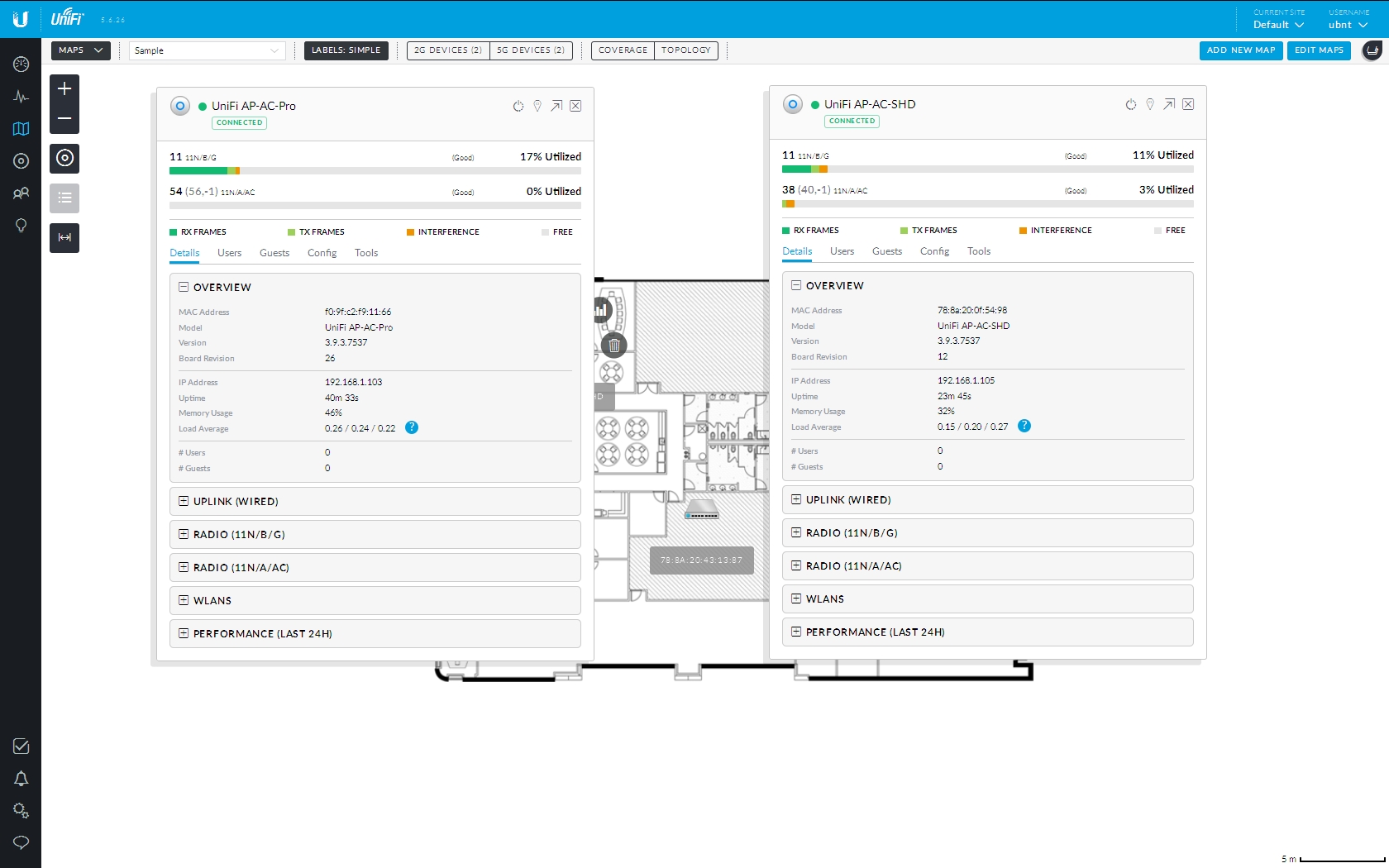

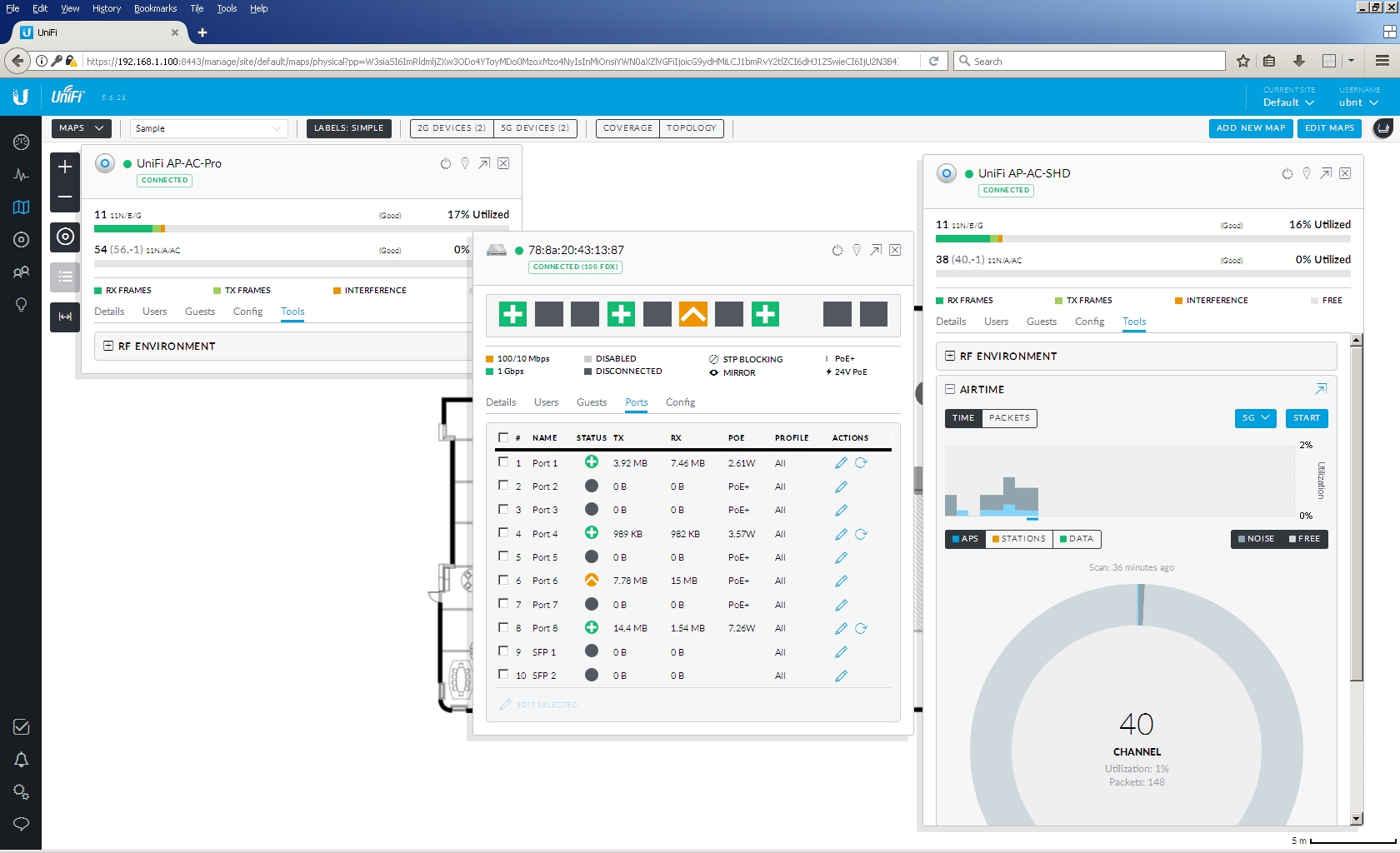

Судя по скринам Вы видите, что в нашей настройке мы использовали свич UniFi Switch US-8-150W , а также две точки: UniFi AP AC SHD и UniFi AP AC PRO.

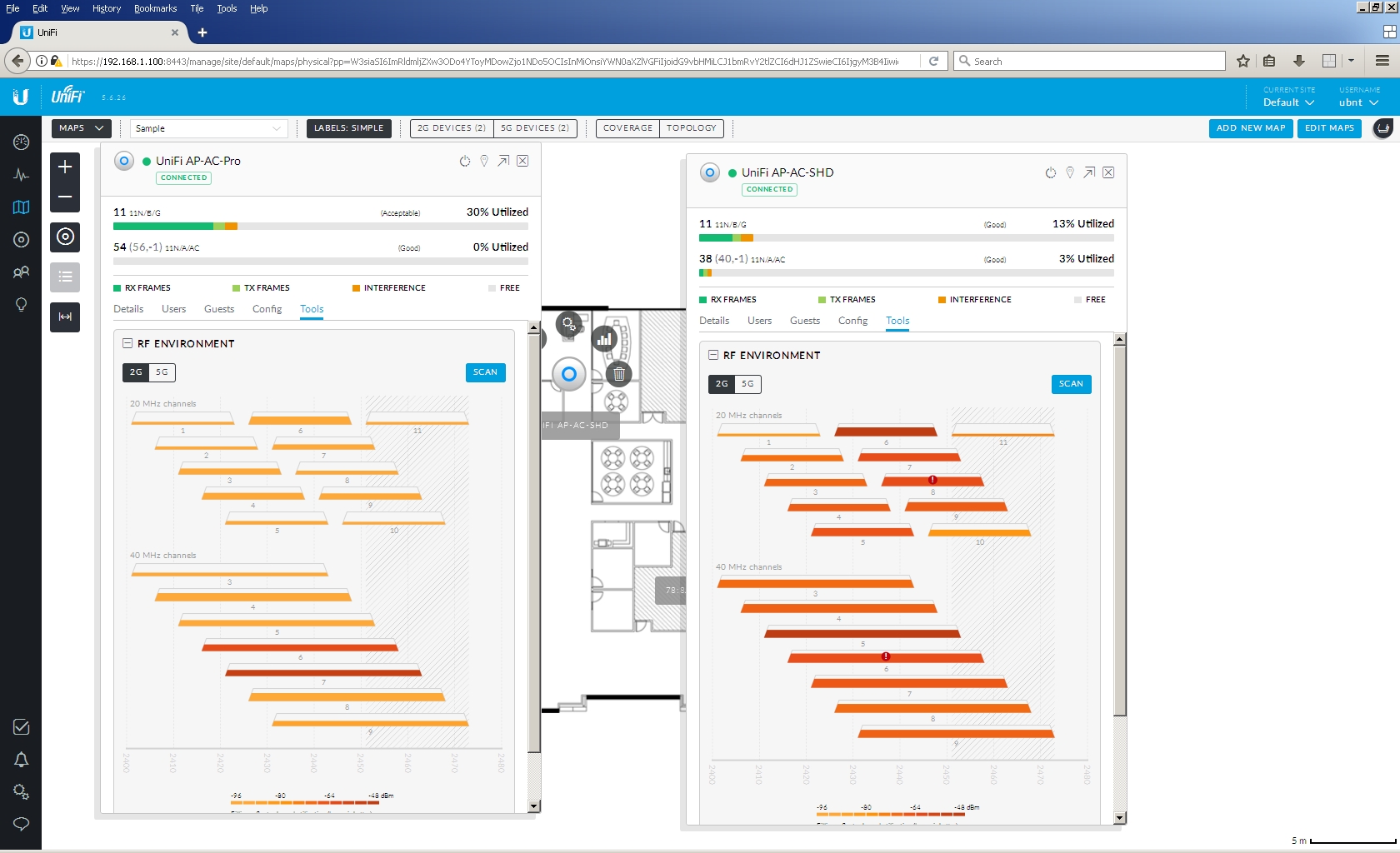

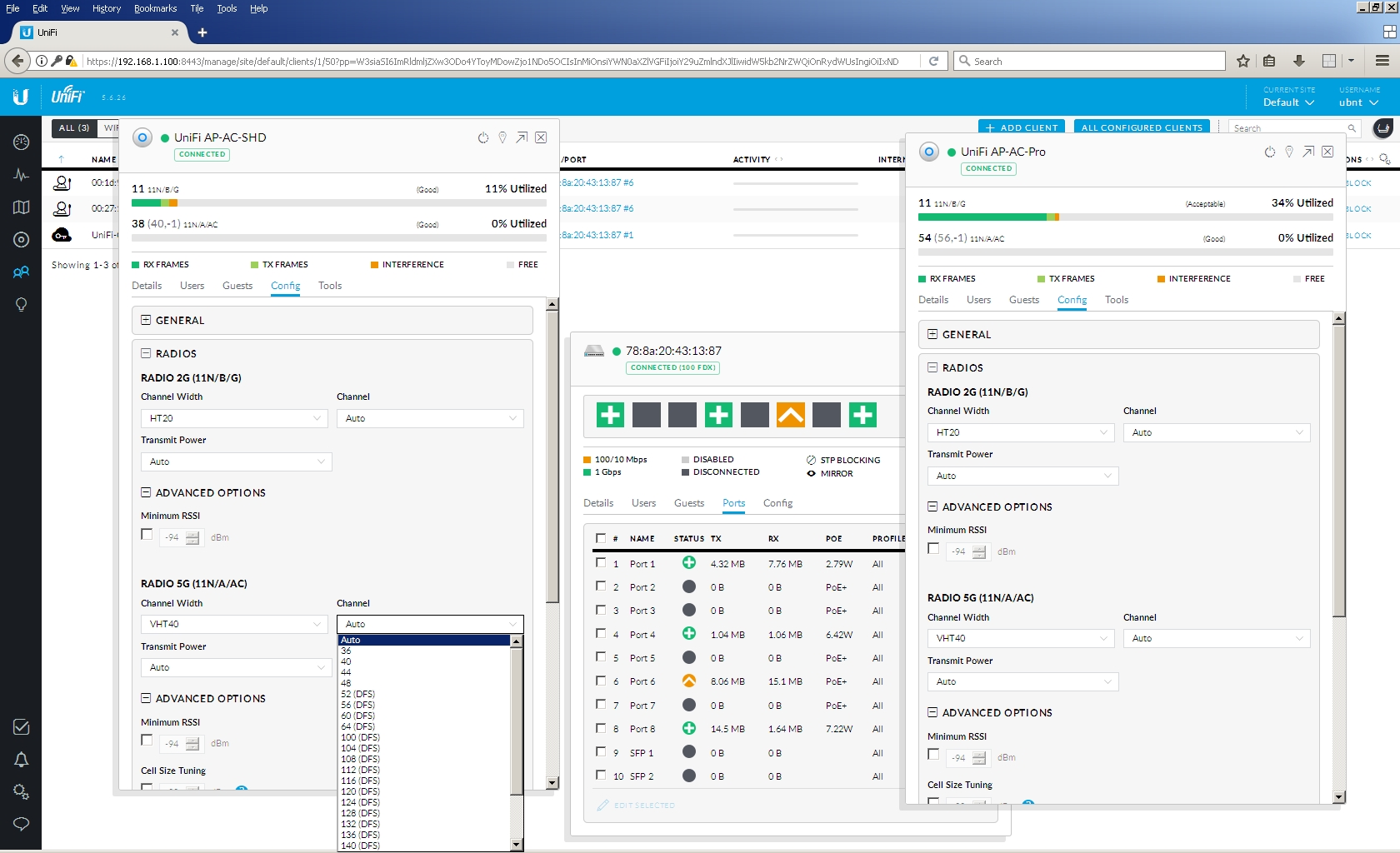

Так выглядят пункты доступа, на обоих точках, для доступа к инструменту для анализа радиоэфира (RF Environment scan), им можно провести анализ эфира и выбрать оптимальный канал для конкретной точки доступа. В новой версии контроллера V 5.6+ есть поддержка функции DFS (Dynamic Frequency Selection): она отвечает за автоматический выбор частоты точкой доступа на частотах диапазона 5 ГГц.

О новых параметрах и возможностях

Точка доступа, поддерживает стандарт АС  ревизия 2 (ac-wave2), и теперь она является флагманом всей линейки  Ubiquiti UniFi, новая точка это:

802.11ac Wave 1 SU-MIMO - поддерживает технологию 802.11ac "первой волны" 802.11ac Wave 1 SU-MIMO -  она позволяет точке общаться только с одним клиентом одновременно. как пример точка UniFi AC Pro AP.

802.11ac Wave 2 MU-MIMO - здесь в точке есть наличие новой версии технологии 802.11ac Wave 2 "второй волны" MU-MIMO (многопользовательский, множественный вход, множественный выход), она позволяет точке одновременно связываться и обмениваться информацией с несколькими клиентами, также получаем значительное увеличение количества пользователей и пропускной способности в целом ориентируясь на одной точке.

MU-MIMO - используя MU-MIMO мы обеспечим улучшение производительности до 75% относительно точек которые работают только через 802.11ac Wave 1 SU-MIMO, в тех же условиях MU-MIMO  улучшает производительность беспроводной сети и обслуживает больше клиентов с одинаковым уровнем производительности для них.

Пространственные потоки 4x4
В любой момент времени точка использующая технологию 802.11ac Wave 2 "второй волны" может общаться со следующими клиентами MU-MIMO:

  • четыре клиента 1x1
  • два клиента 2x2
  • один клиент 2x2 и два клиента 1x1
  • один клиент 3x3 и один клиент 1x1

Производительность в реальном мире
UniFi AC SHD AP является первой точкой UniFi 802.11ac Wave 2 AP с выделенным радиомодулем Spectral Security Radio. Сочетание производительности от технологии MU-MIMO и использования 4x4 пространственных потоков, UniFi AC SHD AP обеспечивает до 125% более высокую производительность, чем точка доступа использующая технологию 802.11ac "первой волны".

Совместимость с клиентами / конечными устройствами приема
Для оптимальной работы используйте устройства поддерживающие MU-MIMO. Клиенты которые работают только в режиме SU-MIMO также получат увеличивают производительность на 10-20% при подключении к точке UniFi AC SHD AP.

О нагрузках
Рекомендуемое максимальное количество пользователей. Для точки UniFi AC Pro это - 70 - пользователей,  для точки UniFi AC SHD это  - 250 пользователей. Теоретическое максимальное количество пользователей. Для точки UniFi AC Pro AP это – 125,  для точки UniFi AC SHD это – 500 пользователей.

Описание функций новых

Итак, что нам дает новая точка пройдемся по пунктам:

Продвинутое радиооборудование
Независимая отдельная аппаратная часть, радио модули на 2,4 ГГц и 5 ГГц для максимальной пропускной способности при многопользовательском подключении и минимальных задержках.

Beamforming
Данные, отправляются и принимаются с использованием много антенной системы для увеличения пропускной способности и диапазона.

Технология MU-MIMO
Позволяет точке доступа одновременно общаться с несколькими клиентами - значительно увеличивается многопользовательская пропускная способность и общее количество пользователей. Это блягодаря тому что точка поддерживает новую версию технологии 802.11ac Wave 2 "вторая волна" MU-MIMO.

Realtime Spectral Analysis
Спектральный анализ в реальном времени - сбор и анализ в реальном времени полнополосных помех 5 ГГц и 2,4 ГГц.

Функция обеспечения безопасности в сети
UniFi AC SHD AP обеспечивает беспрецедентную беспроводную осведомленность и безопасность, включая инструменты для мониторинга радиочастотного спектра в реальном времени,  аналитика использования, а также обнаружение / предотвращение вторжений. Управление угрозами осуществляется посредством выделенной радиостанции, точка UniFi AC SHD AP. Использует её для сканирования угроз безопасности и обеспечивает постоянное управление угрозами: таких как взлом сети, вредоносные фреймы, подмены SSID и маскировка под нее, подбор пароля, или перехват пакетов сети между точкой и клиентским устройством, одним словом все варианты «беспроводного вторжения». И это все одновременно с  выполнением своих штатных функций и поддержания пропускной способности для клиентских устройств.

Spectral Security Radio
Это выделенный радиочастотный модуль спектральной безопасности о котором говорилось выше. Он используется для постоянного сканирования эфира 5 ГГц и 2,4 ГГц , UniFi AC SHD AP постоянно контролирует среду RF для проверки на потенциальную злонамеренную деятельность, так и для выбора лучшего канала в каждом спектре для максимальной производительности сети Wi-Fi. Именно эта специальная радиосистема безопасности позволяет UAP-AC-SHD иметь беспрецедентную видимость в реальном времени в спектральном частот 5 ГГц и 2,4 ГГц и контролировать использование протокола в сети.

Оборудование WIPS
Специальная беспроводная система защиты от вторжений (WIPS) и процессор для обеспечения максимальной безопасности, защиты и сетевой осведомленности. Система предупреждения (WIPS) и система обнаружения несанкционированного доступа (WIDS). Обеспечивает частотную маневренность, то есть все доступные каналы Wi-Fi постоянно отслеживаются для угроз - не только каналы, используемые точкой доступа.

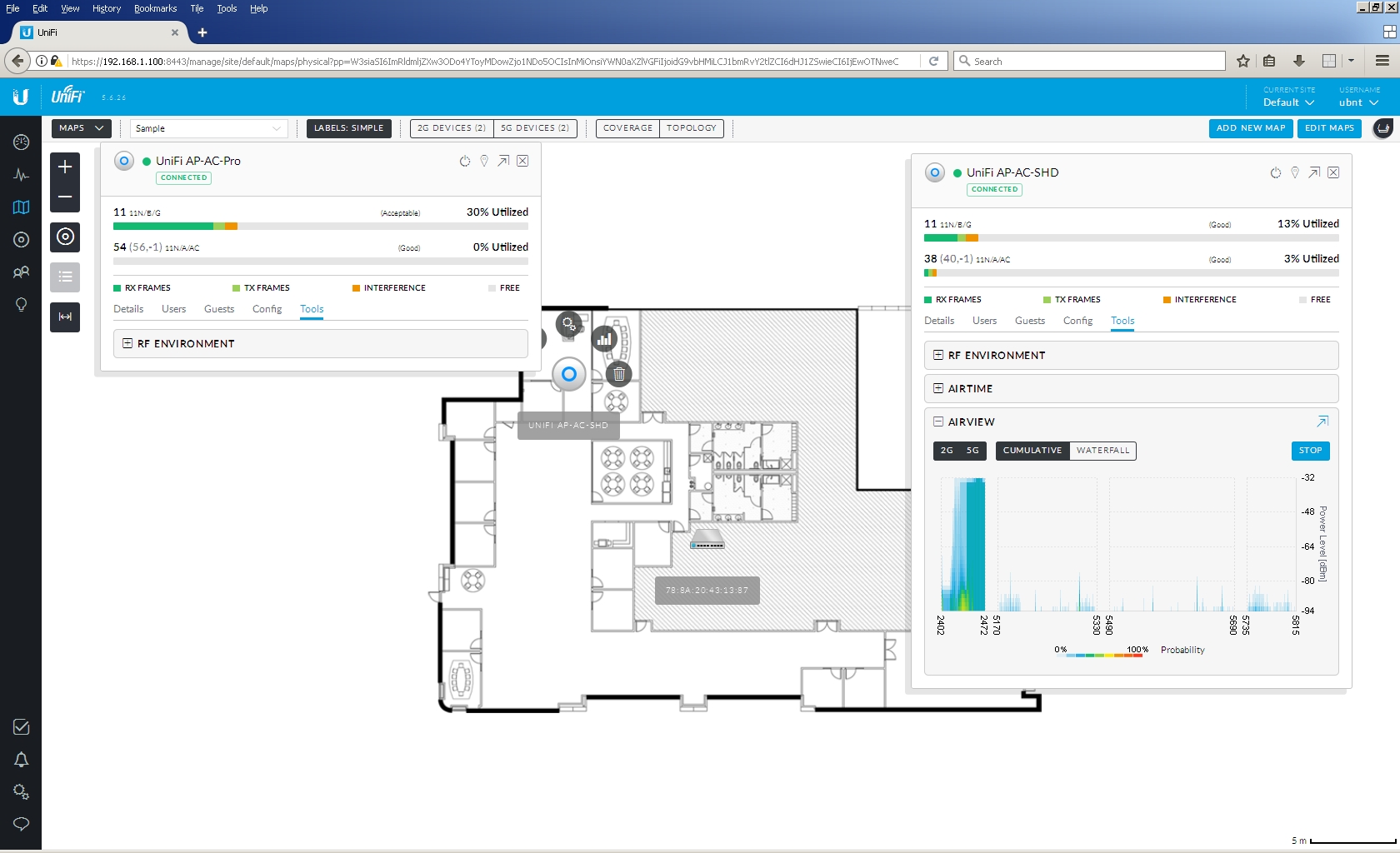

АirView
Это анализ в реальном времени всех доступных радиочастотных каналов - без влияния на производительность или отваливания беспроводного клиента от точки доступа. Он обеспечивает реальную видимость в радиочастотной среде по всем доступным каналам, используя его мы видим в реальном времени весь окружающий нас радиочастотный спектр.

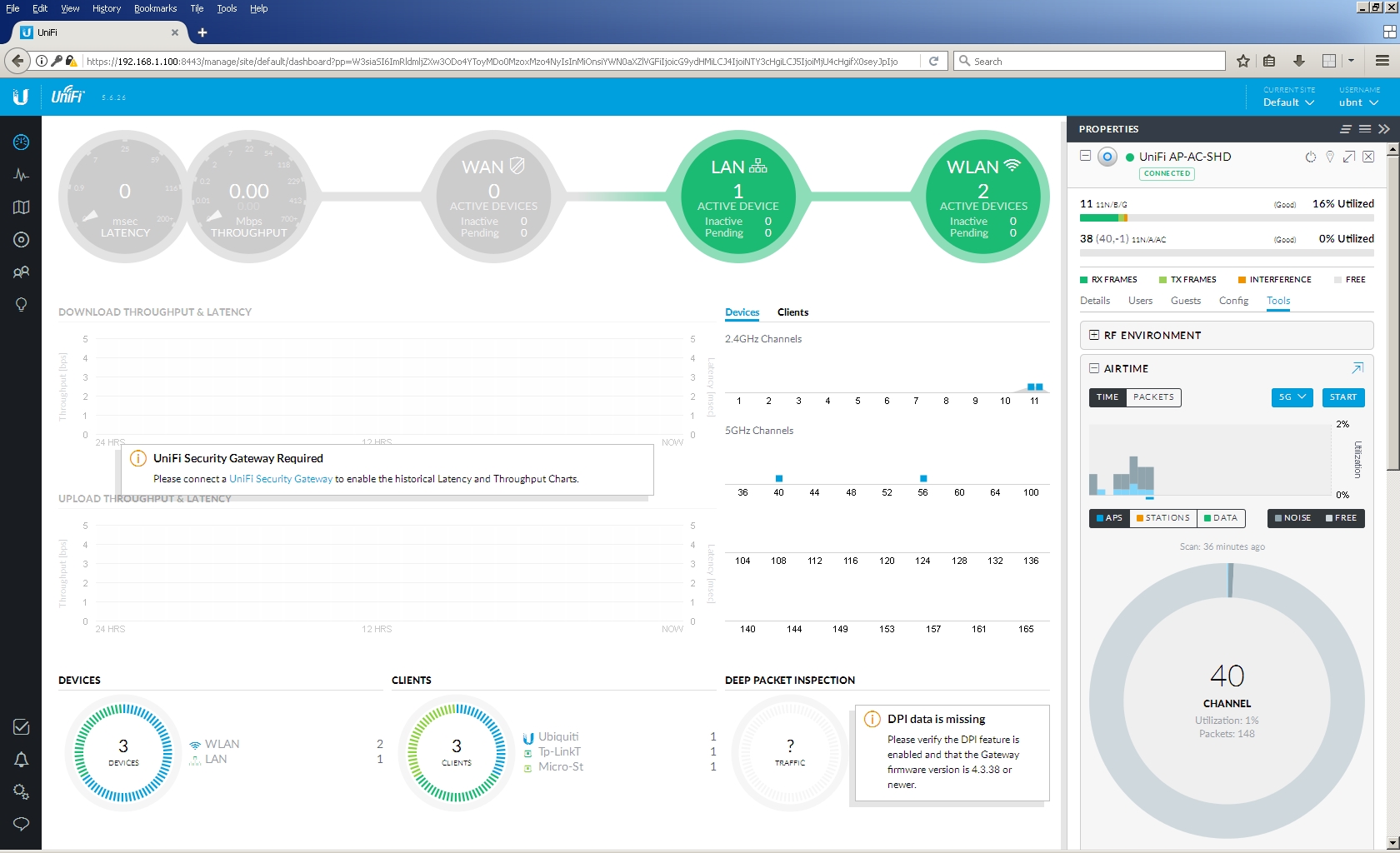

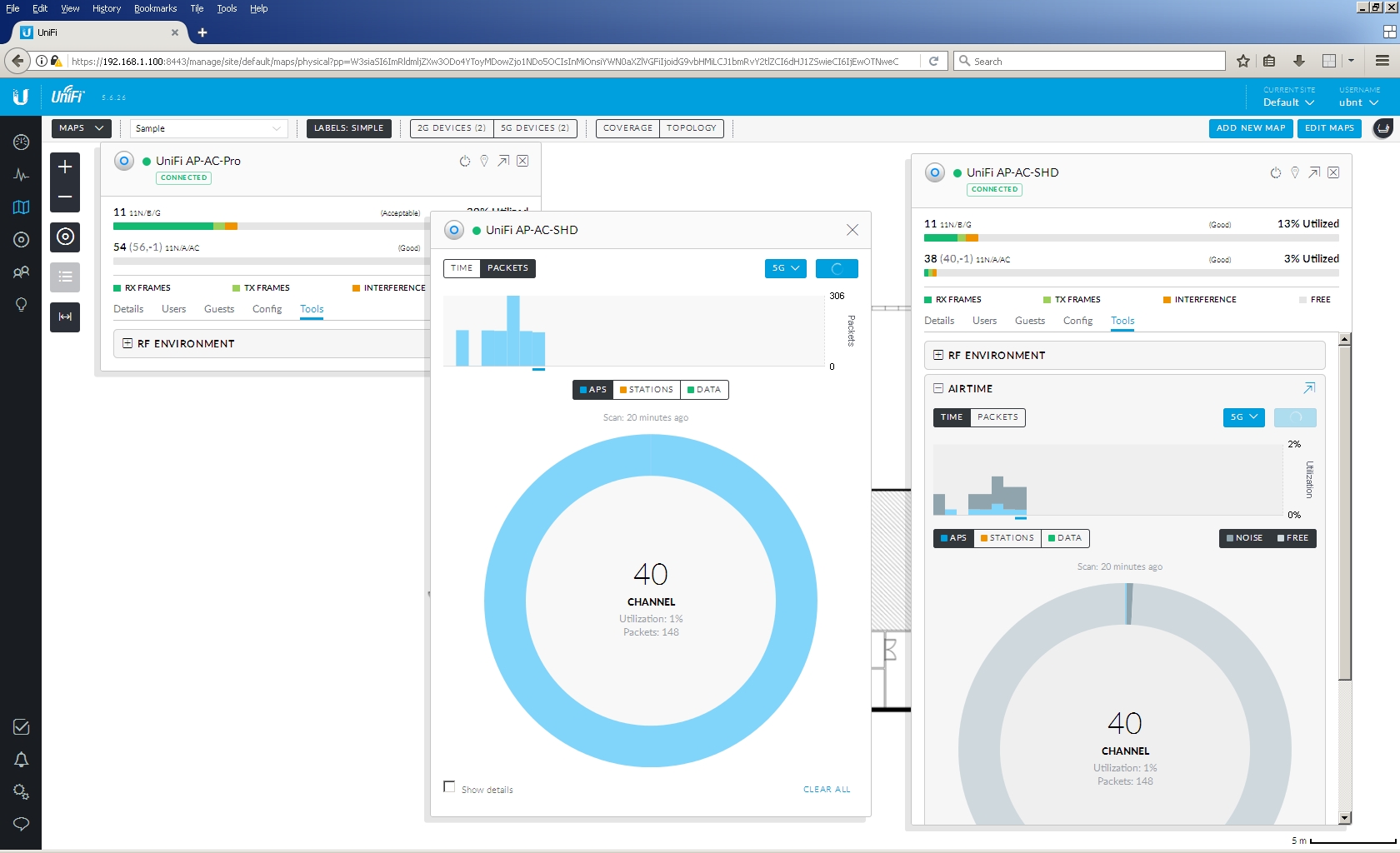

АirTime
Предоставляет информацию по использованию частотных каналов на уровне пакетов в реальном времени их визуализация и анализ. Инструмент АirTime доступен в реальном времени по всем параметрам, что влияют на производительность Wi-Fi. А именно - анализ в реальном времени всех SSID, станций (соседним точкам доступа), типов данных и помех - без влияния на производительность самой точки доступа или необходимости для пользователей отключиться от точки  на время сбора информации (как это было у младших моделей)

Дополнительные функции в контроллере UniFi
Для функционирования новой точки требуется UniFi Контроллер версии 5.6+. UniFi 5.6+ - это премьера программного обеспечения Software Network Defined Networking (SDN) с бесшовной интеграцией высокопроизводительных коммутаторов, шлюзов и т. д. Только в нем UniFi AC SHD AP может выполнять анализ спектра и анализ пакетов Wi-Fi одновременно, без влияния ее работу с клиентами.

Также, в новой версии прошивки, у этой точки доступа есть поддержка функции DFS (Dynamic Frequency Selection) - это автоматический выбор частоты точкой доступа в диапазоне 5 ГГц.

Итоги и заключения

Если вам требуется самая передовая точка по скорости, и в новшестве технологий, надежности и защищённости, то Ваш выбор это UniFi AP AC SHD, если просто самая быстрая и Вам не нужен сверх контроль за происходящим Ваш выбор это UniFi AP AC HD, она Вам даст ту же скорость за меньшие деньги. В любом случае, построив свою беспроводную сеть Wi-Fi на оборудовании UAP-AC-SHD или UAP-AC-HD, Вы получаете таким образом поддержку стандарта 802.11ac Wave 2, а это вложение средств в будущее, а значит их экономия, и Ваша репутация, а последнее бесценно.

Если у Вас возникнут вопросы, что именно Вам надо купить и как настроить, то смело звоните нам, мы Вам с радостью в этом поможем, наш многолетний опыт и большое число успешно реализованных проектов разной сложности, помогут вам сделать верный выбор.
