О типах разъемов оптических кабелей

Наконечник оптического кабеля на вид как керамический цилиндр с расположенным внутри оптоволокном (или же волокнами). Самым распространенными типами наконечников являются наконечники толщиной 1,25 и 2,5 мм. Еще бывают нестандартные ферулы другого диаметра.

Разъем оптики представляет из себя 2 коннектора для оптоволокна, что соединены адаптером. Адаптер имеет сквозное отверстие, толщина которого совпадает с наконечником оптического кабеля. Именно абсолютно точное соответствие диаметров и обеспечивает абсолютно точное соединение.

Таблица классификации оптических разъемов

Таблица классификации оптических разъемов

Так как кабели ВОЛС могут быть одноволоконными и мультиволоконными, то классификация коннекторов оптоволокна распределена по ряду параметров: по количеству волокон и по толщине наконечника.(+р)

Выделяют несколько основных видов разъемов оптики.

К одноволоконным относятся:

- FC, ST и SC с наконечниками толщиной 2.5 мм;

- LC, MU и E2000 с наконечниками толщиной 1.25 мм;

- SMA, BICONIC и DIN с нестандартными ферулами.

К мультиволоконным относятся:

- дуплексные с 2 волокнами – MTRJ, ESCON и Opti-Jack;

- ленточные с более 4 волокнами – MTP/MPO.

Оптические пигтейлы

В практике наиболее востребованными являются 2.5 мм оптические патч корды SC, FC и ST. В свою очередь каждый из обозначенных может быть одинарным (часто используется обозначение симплексные) или же двойным (дуплексным). LC – это наиболее распространенными среди 1.25 мм коннекторов(+р).

Об основных видах коннекторов с описанием их достоинств и недостатков

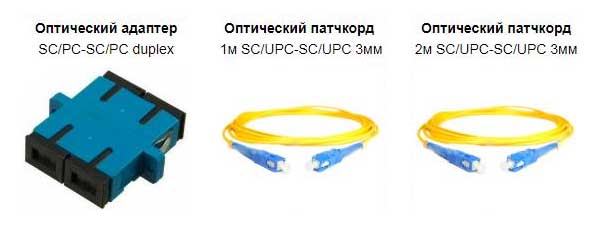

Разъем SC – это основной тип коннектора, что используется в кабельных системах структурированного типа и телекоммуникациях. Из достоинств стоит отметить высокую скорость и плотность соединения. К тому же удобен в эксплуатации. Недостатком оптического разъема является его пластиковый корпус. Прочность у него недостаточная и слабая устойчивость к вибрациям.

Оптические патчкорды

Отличие разъема FC от SC заключается в круглом сечении и металлическом корпусе. К преимуществам относится большой срок службы благодаря металлу и высокая устойчивость к вибрациям. Недостатком является меньшая плотность соединения, да и коммутация куда более сложная. Коннекторы такого типа применяются в основном для подсоединения измерительных приборов и телекоммуникационного оборудования.

По удобству разъем ST находится посередине между SC и FC. Высокая износостойкость, корпус из металла и обладает средним показателем плотности коммутации. Активно применяется для оконцовки многомодовых кабелей ВОЛС.

Оптическим коннекторам LC под 1.25 мм ферулу свойственна простота закрепления и удобство коммутации. Только вот разъемы LC легко подвергаются механическим воздействиям и деформациям. Коннектор LC – наиболее популярный в среде патч кордов, так как используется в компьютерном сетевом оборудовании. К тому же небольшой размер разъема и его прямоугольная форма предоставляет возможность легко собрать дуплексный вариант из 2-ух одинаковых коннекторов.

Помимо типов наконечника сами коннекторы еще отличаются по типу оптоволокна, полировкой и вариантами хвостиков.
