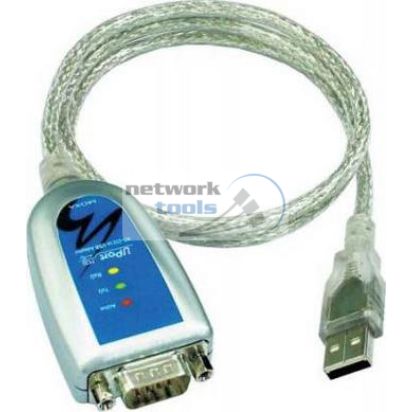

MOXA UPort 1150/1150I Конвертер

MOXA UPort 1150/1150I призначені для підключення до USB портів ноутбука або персонального комп'ютера периферійних пристроїв з інтерфейсом RS-232/422/485. MOXA UPort 1150 додає 1 Windows serial COM порт. Це plug and play рішення є незамінним для мобільних програм, управління обладнанням, касовими терміналами тощо. MOXA NPort U-1150 додатково має вбудовану 2KV Isolation Protection.

USB plug and play пристрій дозволяє просто розширити кількість портів, не потребуючи додаткових IRQ, DMA та інших ресурсів. Користувачам для підключення немає потреби відкривати корпус комп'ютера, вимикати живлення – це економить його гроші та час.

Великий досвід, накопичений компанією зі створення власних мікросхем управління, дозволив створити їй новий високопродуктивний чіп, що управляє. Він називається MOXA ART, ним оснащені пристрої серії UPort 1150 з USB 2.0 480 Mbps (high-speed), 64 байтним FIFO, та вбудованою підтримкою контролю потоку. Це дозволяє серії MOXA UPort бути однією з найшвидших у світі.

особливості:

• - Додає 1 RS-232/422/485 порту через USB
• - plug and play підключення
• - Не вимагає додаткових I/O чи IRQ
• - Підтримка 4 провідного RS-422/485 та 2 провідного RS-485
• - RS-232/422/485 швидкість до 921.6 Kbps
• - Підтримка USB 2.0
• - Вбудована 15 KV ESD Surge Protection
• - Вбудована 2 KV Isolation (тільки MOXA UPort 1150I)

Технічні характеристики:

USB

• - Інтерфейс: USB 1.0/1.1, 2.0
• - Швидкість: Full Speed (12 Mbps)
• - З'єднувач:
• * UPort™ 1150: USB типу A
• * UPort™ 1150I: USB тип B

Послідовний інтерфейс

• - Сигнали:
• * RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• * RS-422: TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND
• * 4 провідний RS-485: TxD+ (B), TxD-(A), RxD+ (B), RxD-(A), GND
• * 2 провідний RS-485: Data+ (B), Data-(A), GND
• - З'єднувач: Male DB9
• - FIFO: 64 bytes
• - Захист: 15 KV ESD для всіх сигналів
• - Оптична ізоляція: 2 KV (UPort™ 1150I тільки)

Конфігураційні

• - Паритет: None, Even, Odd, Space, Mark
• - Біт даних: 5, 6, 7, 8
• - Стоп біти: 1, 1,5, 2
• - Управління потоком: RTS/CTS, XON/XOFF
• - Швидкість: від 50 до 921.6 Kbps
• - Адреса вводу-виводу: Призначається BIOS
• - Вектор переривання: Призначається BIOS

Харчування, фізичні та навколишнє середовище

• - Робоча температура: від 0 до 55°C
• - Відносна вологість: від 5 до 95% RH
• - Температура зберігання: від -20 до 75°C
• - Сертифікати: EN55022 Class B, EN55024, EN61000-3-2, EN61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5 -61000-4-6, IEC 61000-4-8, IEC-61000-4-11, FCC Part 15 Class B
• - Вага:
• * UPort™ 1150: 60 г
• * UPort™ 1150I: 80 г
• - Розміри:
• * UPort™ 1150: 37.5 x 60 x 20.5 mm
• * UPort™ 1150I: 52 x 80 x 22 mm
• - Корпус:
• * UPort™ 1150: ABS + PC
• * UPort™ 1150I: SECC метал (1 mm), IP30 захист
• - Споживання:
• * UPort™ 1150: 77 mA @ 5 VDC
• * UPort™ 1150I: 260 mA @ 5 VDC
