OEM mcWit 100 light Box Грозозахист пропускає PoE, в корпусі

Грозозахист OEM MCwit 100 light BOX допоможе захистити комп'ютер від будь-яких статичних розрядів від грози. Сам собою пристрій ретельно укомплектовано в надійний корпус і призначений для кріплення на стіну. Щоб прикріпити до поверхні стіни можна застосувати двосторонній скотч або спеціальні кріпильні гвинти. Доступ до гвинтів відкриється після зняття верхньої кришки пристрою та зняття плати із засувок.

Грозозахист OEM MCwit-100-BOX необхідно використовувати в тих мережах, що не мають ділянок з відкритою прокладкою поза приміщеннями. Захищає порти 100BASE-TX, 10BASE-T та RJ-45. Впроваджено підтримку POE. За конструкцією грозозахист нагадує стандартну розетку. Застосовується лише всередині офісних та житлових приміщень. Грозозахист цієї моделі не можна використовувати у вибухонебезпечних приміщеннях і там, де є агресивне середовище.

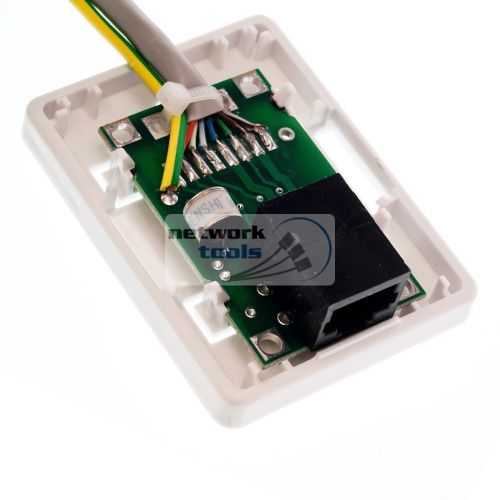

Електронний блок грозозахисту виготовлений на друкованій платі з двох стороннього фольгованого склотекстоліту і має захисне покриття. Друкована плата грозозахисту містить розетку RJ-45 “X1” з метою підключення до вхідної лінії зв'язку, а також є захисні діоди та розрядник. Відрізок кабелю patch-UTP довжиною рівно півметра з'єднує вилку RJ-45 "X2" з платою. Вилка підключається до Ethernet порту обладнання, що потребує захисту.

Порядок встановлення OEM MCwit 100 light BOX та експлуатації

Спочатку необхідно приєднати провід заземлення безпосередньо до земляної шини шасі або до окремої шини заземлення. Важливо те, що заземлення має прокладатися дротом із площею перерізу щонайменше 1,5 квадратного міліметра найкоротшим шляхом. Ще дуже важливо те, що подавати заземлення на корпус ПК саме екраном заборонено. За такої ситуації велика ймовірність того, що станеться попадання на корпус ПК найвищого потенціалу під час грозового розряду або у випадку, коли зникне «земля» на корпусі ящика з металу з обладнанням.( +р )

• Після цього підключаємо MCwit BOX до порту Ethernet того обладнання, що вимагатиме захисту.
• І завершальним етапом є підключення вхідної лінії до роз'єму X1 самого блоку грозозахисту.

Технічні характеристики OEM mcWit 100 light box:

• Кількість пар, що захищаються: 4
• Максимальна швидкість передачі даних, Мбіт/с: 100
• Обмеження викидів напруги між парами, В: 7…8
• Статична напруга спрацьовування щодо землі, В: 85…100
• Максимальний імпульсний струм (10х8/20 мкс.) між входом та землею при спрацьовуванні від синфазної перешкоди, А: 30
• Максимальний імпульсний струм (10х8/20 мкс.) між двома входами при спрацьовуванні від диференціальної перешкоди, А: 30
• Максимальний імпульсний струм, що не повторюється (8/20 мкс.) між сигнальною лінією і землею, кА: 5…10
• Послідовний активний опір кожної сигнальної лінії, Ом: <0.05
• Паразитна ємність, що вноситься, пФ: <30
• Час спрацьовування від синфазної перешкоди, нс: <25
• Час спрацьовування від диференціальної перешкоди, нс: <10
