Огляд роутерів Xiaomi Mi Router Mini, Mi Router 3 International та розширювача зони покриття Mi WiFi Amplifier

Моє знайомство з продукцією компанії Xiaomi почалося приблизно 2 роки тому, з виходом знаменитого бестселера – бюджетного смартфона Xiaomi Redmi 2. Власне Redmi 2 Enchanced Edition став першим продуктом компанії, який я придбав. Після всіх попередніх пристроїв, якими я користувався, Redmi 2 із фірмовою оболонкою MIUI став ковтком свіжого повітря. Трохи більше року тому Redmi 2 я змінив на флагман попереднього покоління – Mi4c, зараз моя дружина обзавелася смартфоном Xiaomi Mi4.

Тим часом, раніше маловідомий в Україні китайський бренд суттєво зміцнив свої позиції, поступово відбираючи частку ринку своїх конкурентів.
Китайський Джобс - саме так називають засновника Xiaomi, мільярдера Лея Цзюня. Дійсно, компанія багато в чому схожа на Apple. Динаміка зростання компанії вивела позиції компанії на ринку смартфонів на перші ступені в самому Китаї і продовжує зростати на всіх ринках світу.

Xiaomi успадковує подібну політику з Apple, всі пристрої компанії взаємопов'язані і тісно переплітаються. В асортименті компанії ви можете знайти практично все, що завгодно, починаючи з фітнес-трекерів та закінчуючи кондиціонерами. Найцікавіше, що багато пристроїв об'єднуються в систему «Розумний дім».

Сьогодні ми поговоримо про доступних маршрутизаторів – Mi Router Mini та Mi Router 3, а також поговоримо про те, як розширити їхню зону покриття та як це все інтегровано з екосистемою Xiaomi.
Візуально обидва маршрутизатори Mi Router Mini та Mi Router 3 мають значні відмінності, подивимося, наскільки вони відрізняються за функціоналом та характеристиками.

Mi WiFi Router Mini: доступний Dual-Band

В інтернеті ви можете зустріти різні назви цього маршрутизатора: MiWiFi mini, Mi-router mini, Xiaomi Mini Wifi Router і т.д.
Існує також маршрутизатор Mi WiFi Router Nano – це наймолодша модель, яка вміщується на долоні однієї руки або у кишені. У розпорядженні у малюка процесор MT7628N (580 МГц) і 64 Мбайт оперативної пам'яті, з бездротових мереж, що підтримуються, - тільки 2.4 ГГц.
Як і найстарша модель Mi WiFi Router із вбудованим дисковим накопичувачем, молодший Nano-роутер у рамках поточної публікації ми не розглядатимемо.

Постачається Mi WiFi Router Mini у звичній для Xiaomi картонній коробці. Упаковано все дуже компактно, що значно спрощує логістику при великих поставках. На передній частині коробки знаходиться лише фірмовий логотип Mi.
На звороті є наклейка з характеристиками китайською. Оскільки Network Tools продає локалізовану версію, тут також є наклейка українською мовою.

Користувача, який вперше зустрічає продукцію Xiaomi, може здивувати відсутність реклами та іншої поліграфії – не дивуйтесь, такий підхід Xiaomi. Ви ж не бажаєте переплачувати за упаковку?

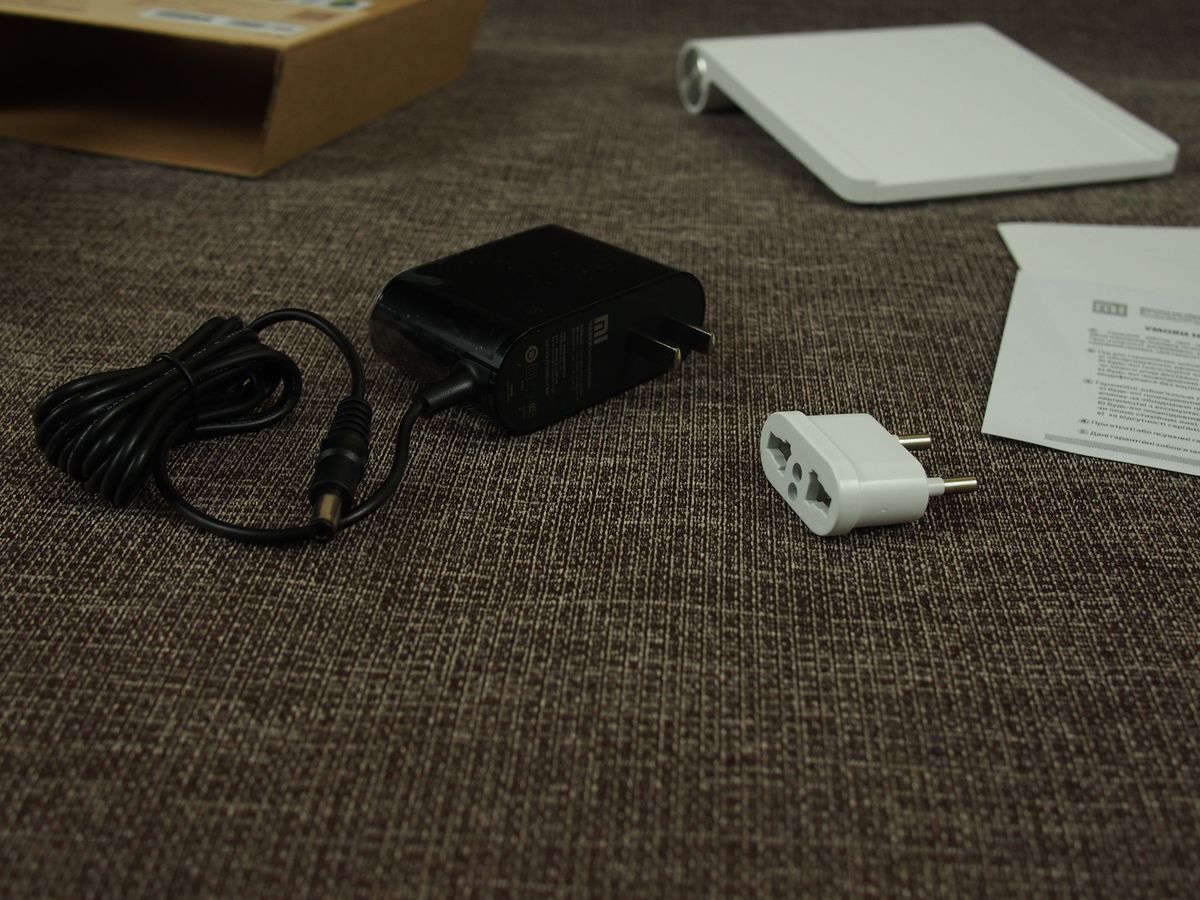

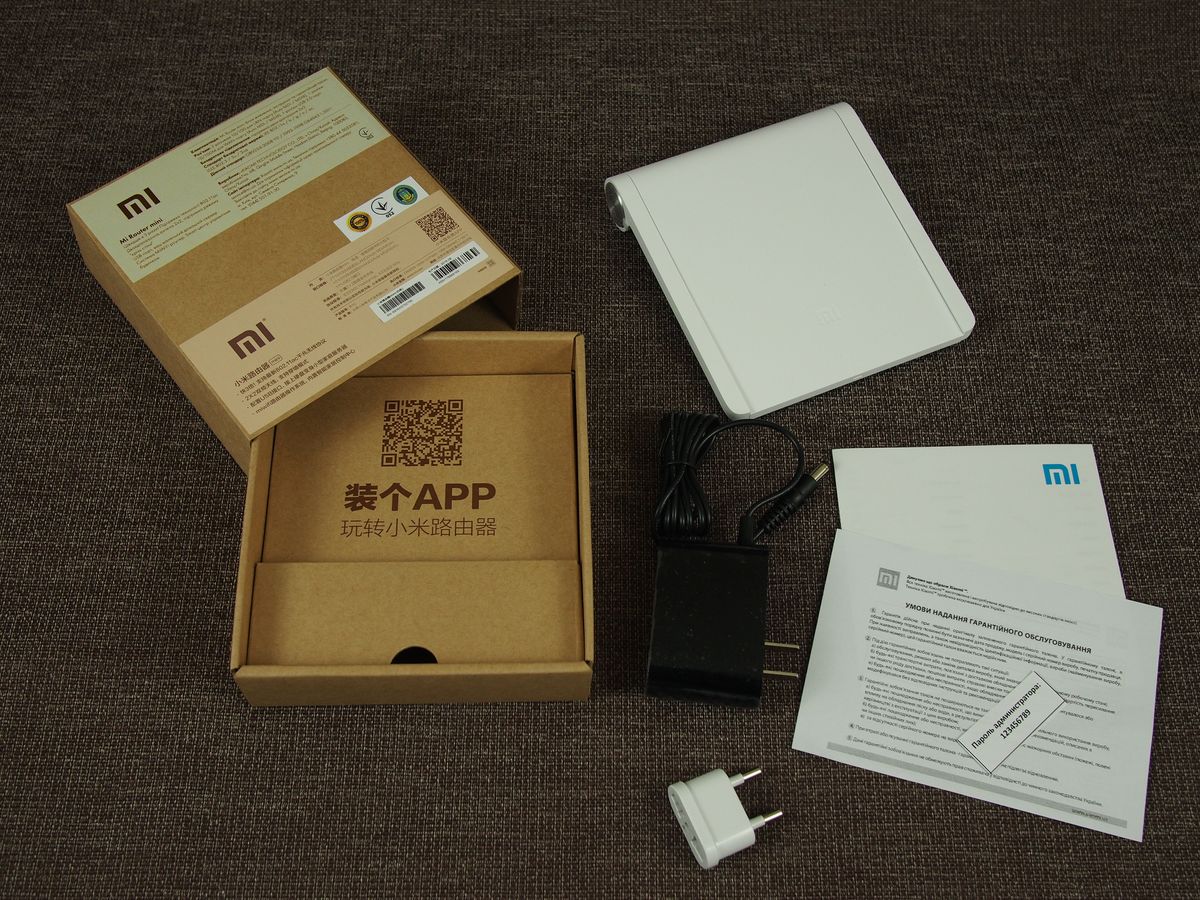

У комплекті з пристроєм поставляється блок живлення, адаптер на євровилку, гарантійник та коротка листівка на початку роботи.
Як бачите, адаптер (12В, 1А) спочатку йде з китайською вилкою, тому в комплекті передбачений перехідник на наші розетки.

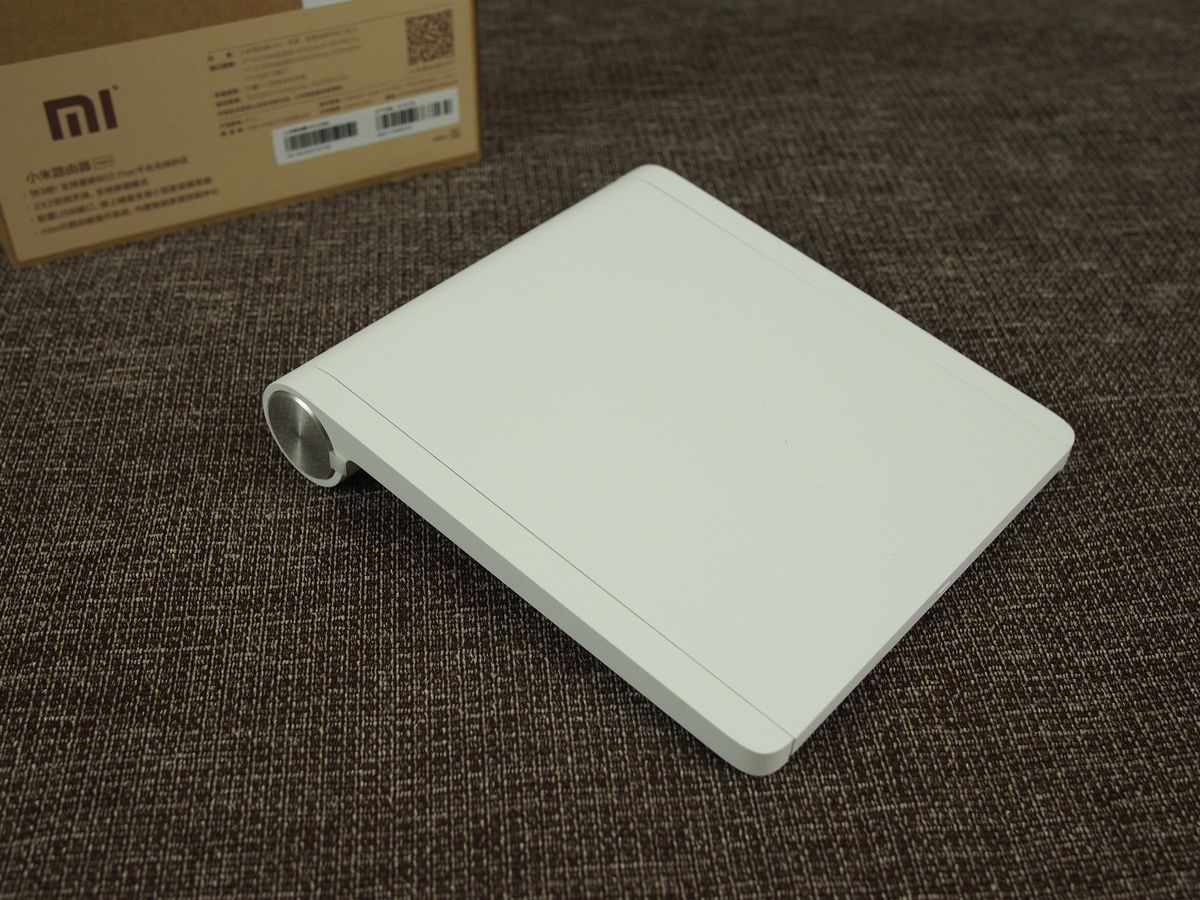

У складеному вигляді Mi Mini займає мінімум місця. Перед початком експлуатації не забудьте зняти плівки на гранях.

Набір інтерфейсів: гніздо живлення, порт USB 2.0, два порти LAN, один порт WAN. Кількість локальних портів досить нетипова - всього 2. Початковий задум розробників для нашого менталітету трохи незрозумілий. Втім 2 порти цілком достатньо для недорого маршрутизатора, можна підключити 1-2 ПК, а за необхідності докупити недорогий комутатор.
Всі три інтерфейси підтримують швидкість передачі даних до 100 Мбіт, індикатори стану розташовані біля портів.

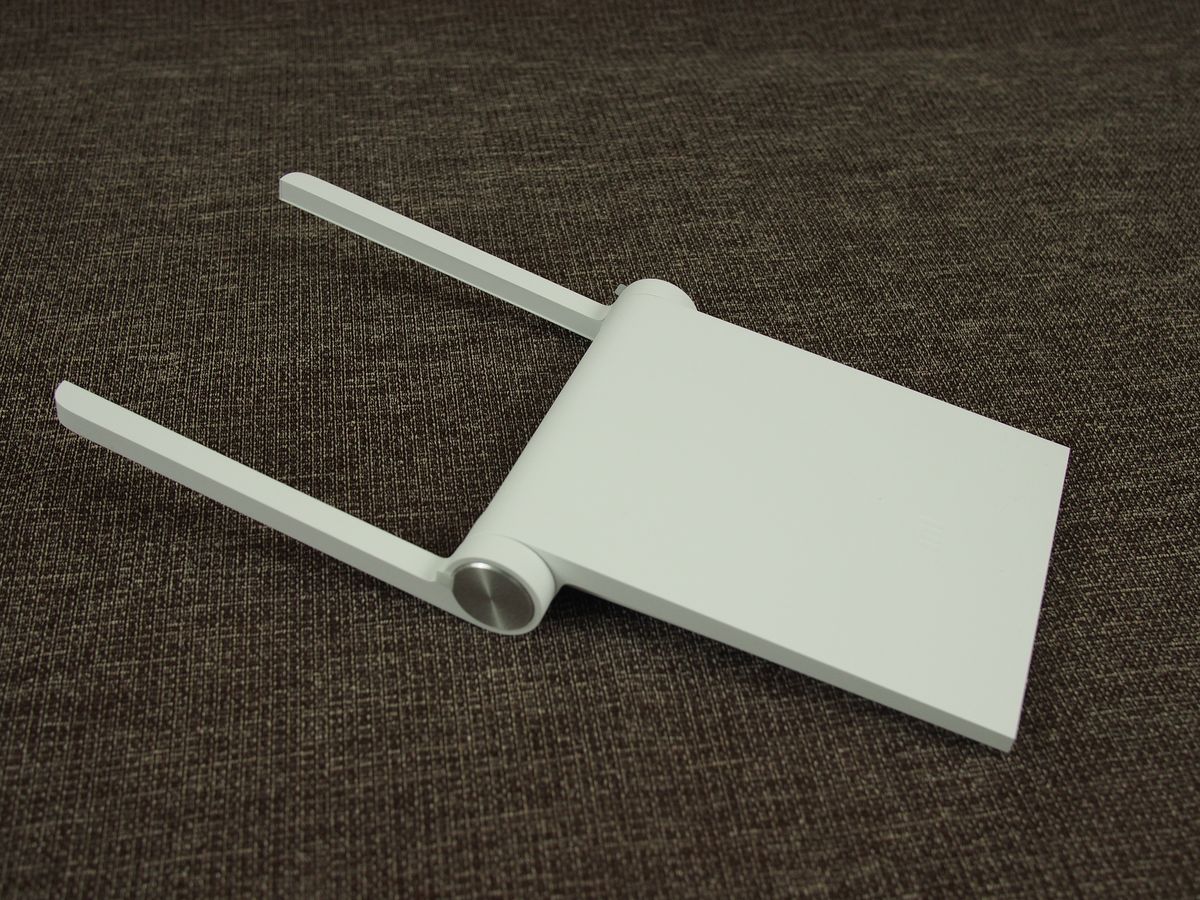

Бічні антени можуть обертатися лише в одній площині приблизно на 180 градусів.

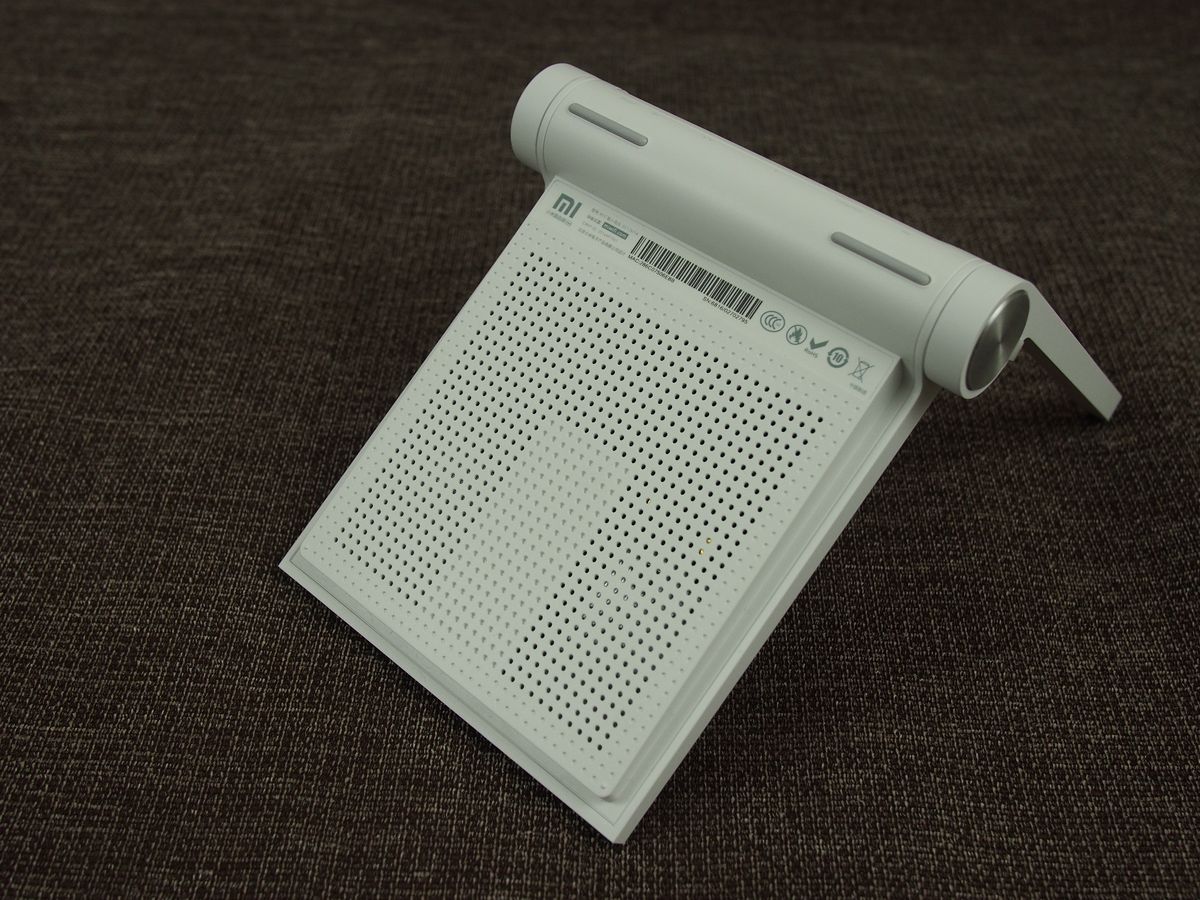

На нижній частині пристрою є 2 прогумовані ніжки, які забезпечують стійку установку. Майже вся нижня частина виконана у вигляді перфорації.
Усередині реалізація досить цікава. Практично всю нижню частину маршрутизатора закриває металева оцинкована пластина, що виконує роль тепловідведення.

Що стосується характеристик: пристрій може похвалитися процесором MediaTek MT7620A на 580 МГц і обсягом оперативної пам'яті 128 Мбайт. За зберігання програмного забезпечення відповідає флеш-пам'ять на 16 Мб.

Наприклад, MT7620A використовується в маршрутизаторах ZyXEL Keenetic III, Keenetic Extra, Keenetic Viva. У чіпі є підтримка HW_NAT v2 з можливістю прокачування до 2 Гбіт трафіку IPoE/PPPoE/IPv6. На жаль, апаратного прискорення для L2TP немає. Втім, з огляду на те, що Mi Router Mini оснащений портами всього на 100 Мбіт з цього приводу можна взагалі не хвилюватися, пристрій без проблем прокачує будь-який тарифний план до 100 Мбіт.

Для того, щоб оцінити продуктивність даного чіпа, просто погляньте на результати тестування роутера Keenetic Extra з гігабітними портами:

Бездротовий модуль із підтримкою 2.4 ГГц працює у конфігурації MIMO 2x2, підтримуються стандарти 802.11b/g/n. Деякі видання стверджують, що процесор вбудований бездротовий модуль на 5 ГГц, але це зовсім так. За підтримку мереж 5 ГГц відповідає окремий чіп MT7612E (MIMO 2x2, 802.11a/n/ac), підключений до процесора лінією PCIe.
Таким чином, маршрутизатор підтримує повноцінний Dual-Band з канальними швидкостями 300 та 867 Мбіт, для 2.4 та 5 ГГц відповідно.

А тепер про недоліки:

• маршрутизатор не передбачає встановлення на стіну;
• USB можна використовувати лише для накопичувачів, підтримка 3G-модемів та принтерів відсутня;
• англійська мова веб-інтерфейсу;

Щодо можливостей та особливостей веб-інтерфейсу ми поговоримо трохи пізніше.

Mi WiFi Router 3: як Mini , тільки трохи краще

До нас потрапила міжнародна версія маршрутизатора Mi WiFi Router 3.

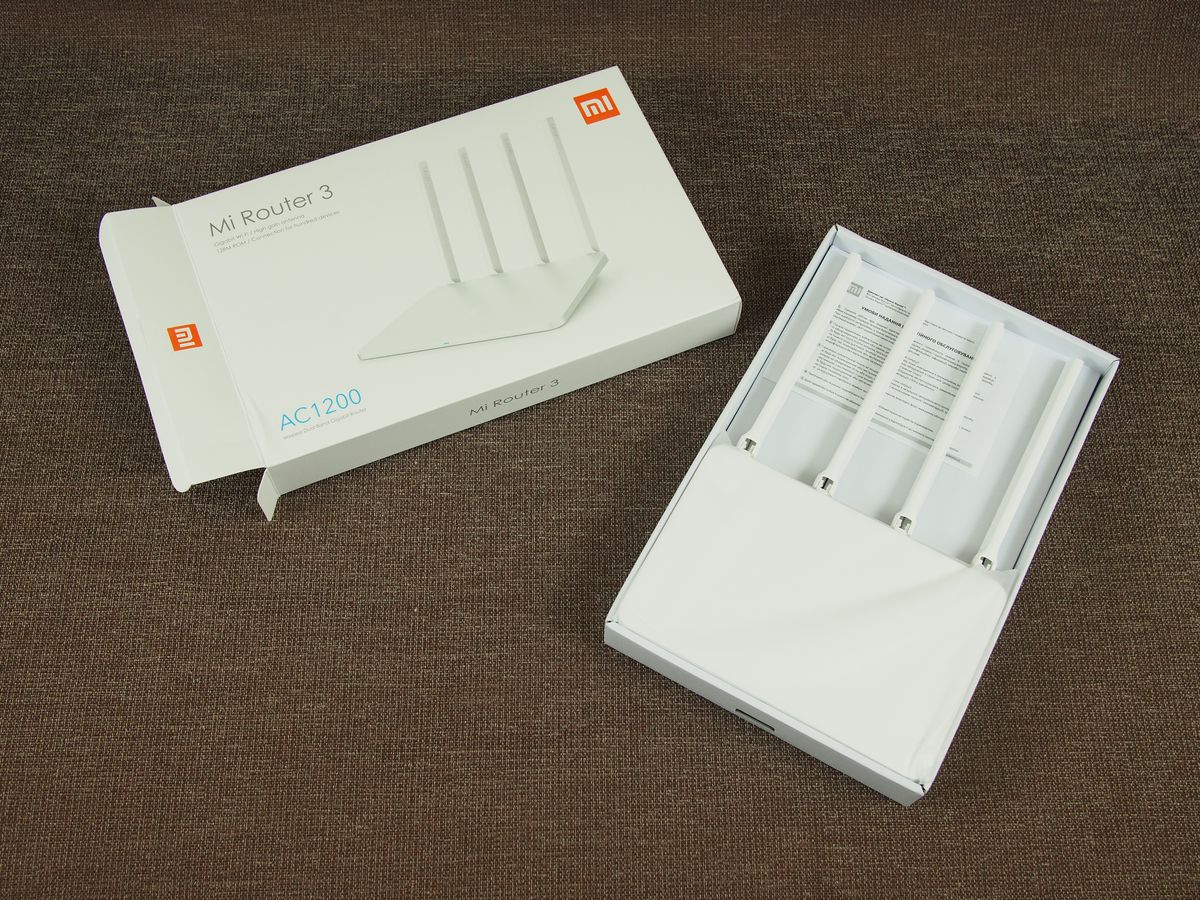

Mi WiFi Router 3 поставляється в красивій упаковці, що нагадує рішення Zyxel та Ubiquiti: комбінація білої суперобкладинки та ненав'язливої поліграфії.

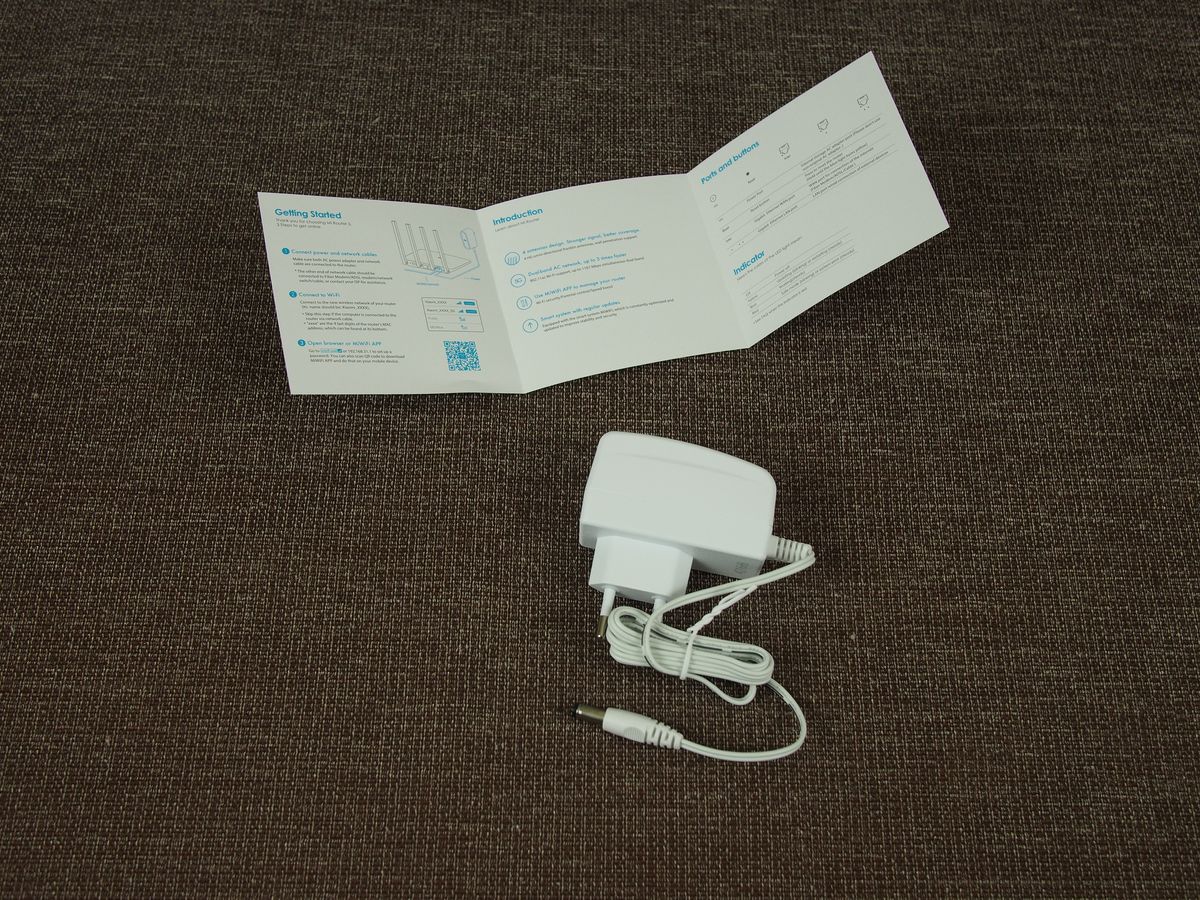

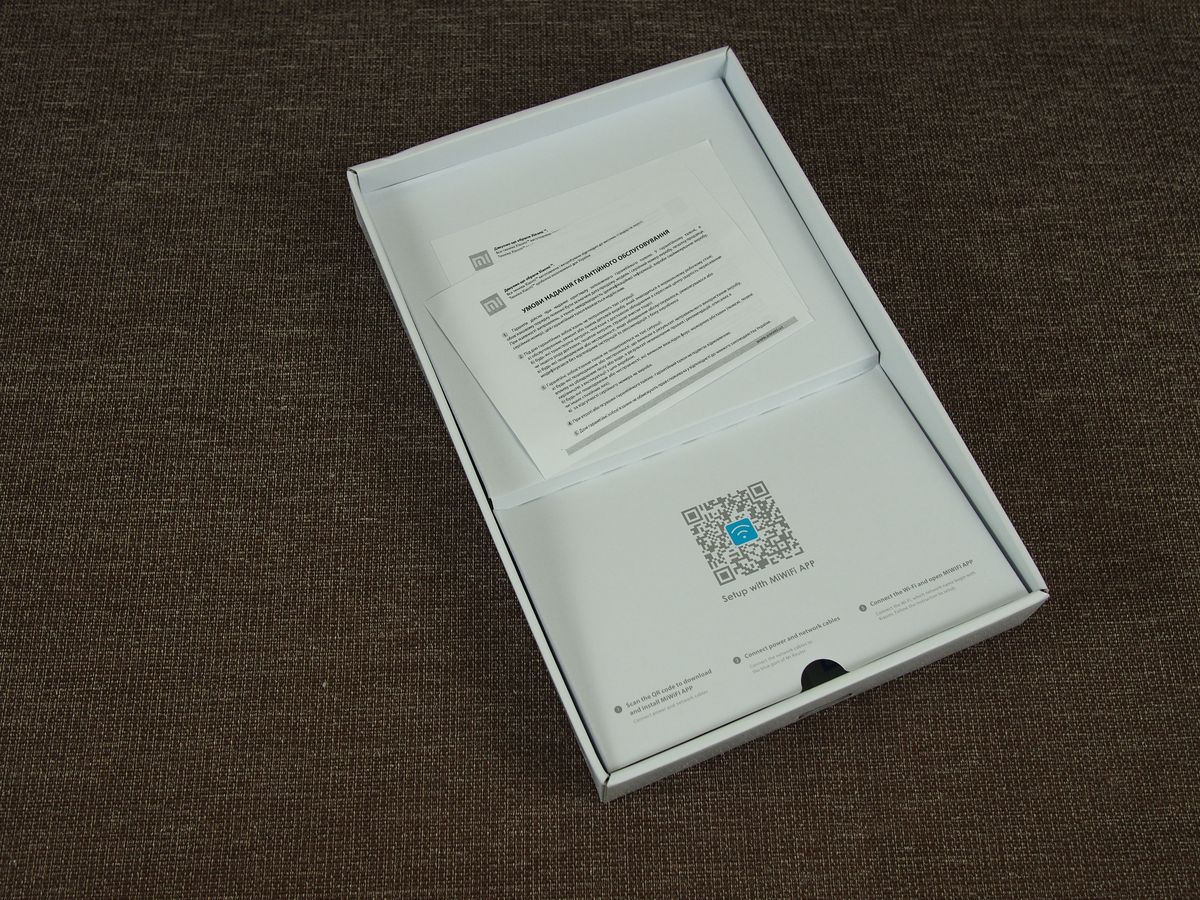

Комплектація, як і раніше, відносно скромна, навіть патч-корд не поклали, майте це на увазі. Натомість міжнародна версія має адаптер з євровилкою, перехідники більше не потребують.

Дизайн Mi WiFi Router 3 простий і, водночас, приємний.

Набір інтерфейсів не відрізняється від Mi WiFi Mini. Забігаючи наперед, ці два маршрутизатори здебільшого ідентичні.
З відмінностей – 128 Мбайт вбудованої SLC NAND Flash-пам'яті та 4 незалежні антени.
До речі про антени, 4 антени – не бутафорія, кожен модуль насправді використовує окремі антени для кожного каналу MIMO. Антени на 2.4 ГГц мають коефіцієнт посилення 5 дБі, а 5 ГГц – 6 дБи.
Що кумедно, вага Mi Router 3 Менше, ніж у молодшої моделі Mi Mini. Причина цього – відсутність металевої пластини, замість неї на сам процесор наклеєний невеликий алюмінієвий радіатор.

У процесі роботи пристрій не дуже гріється і радіатор цілком справляється з поставленими на нього завданнями.

Mi WiFi Amplifier : просте розширення бездротової мережі

В умовах великої квартири важко забезпечити якісне покриття одним маршрутизатором. На допомогу приходять різні розширювачі та репітери. Проблема звичайних розширювачів – помилковість налаштування, яка може бути занадто складною для пересічного користувача.
Інженерам та програмістам Xiaomi вдалося дуже вдало вирішити це питання.

Спочатку необхідно налаштувати бездротову мережу на основному маршрутизаторі, після чого підключити Mi WiFi Amplifier до порту USB маршрутизатора. Маршрутизатор автоматично виконає налаштування репітера, все, що потрібно зробити – дочекатися, доки індикатор екстендера не змінить колір помаранчевого на синій. З таким завданням упорається навіть блондинка, не в образі останнім.

При необхідності, Mi WiFi Amplifier можна підключити до будь-якого іншого маршрутизатора, для чого потрібно встановити додатковий мобільний додаток Mi Home.

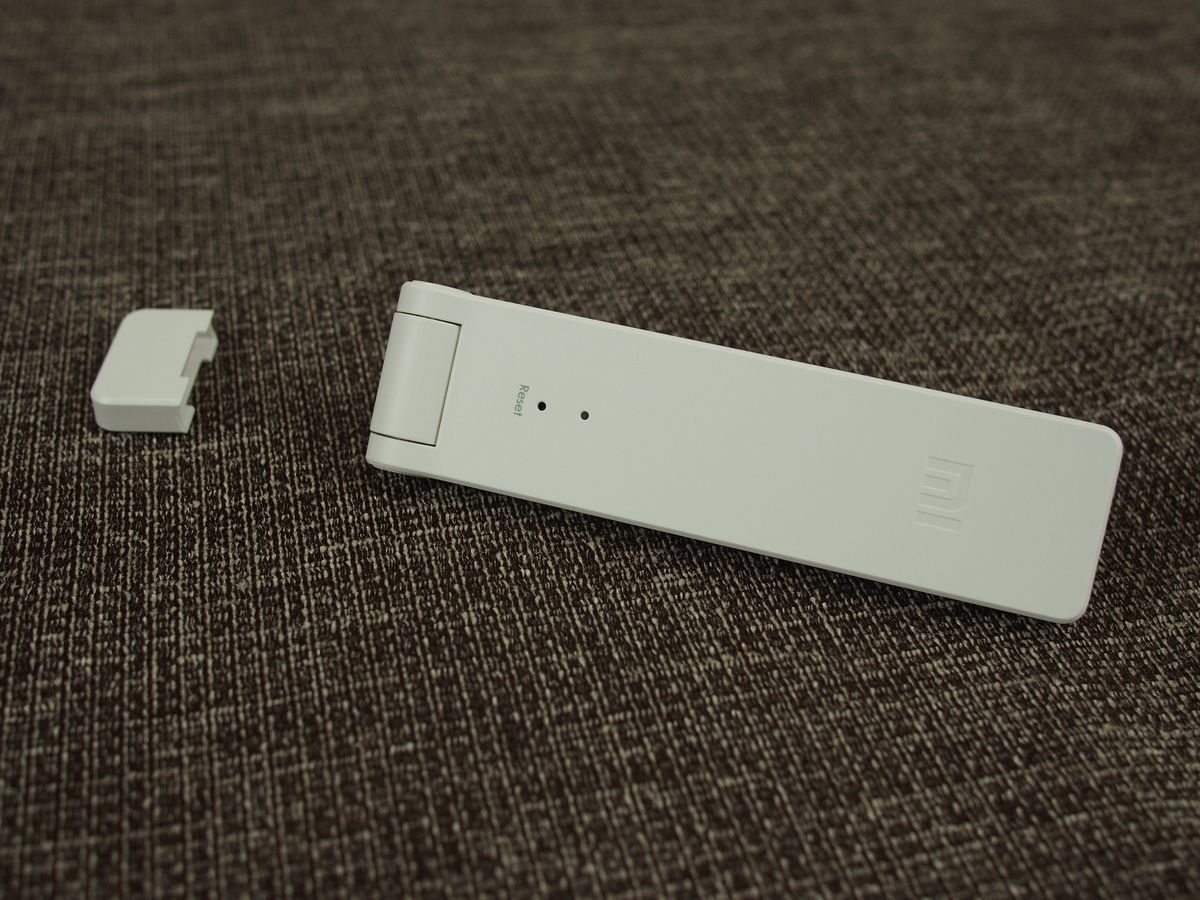

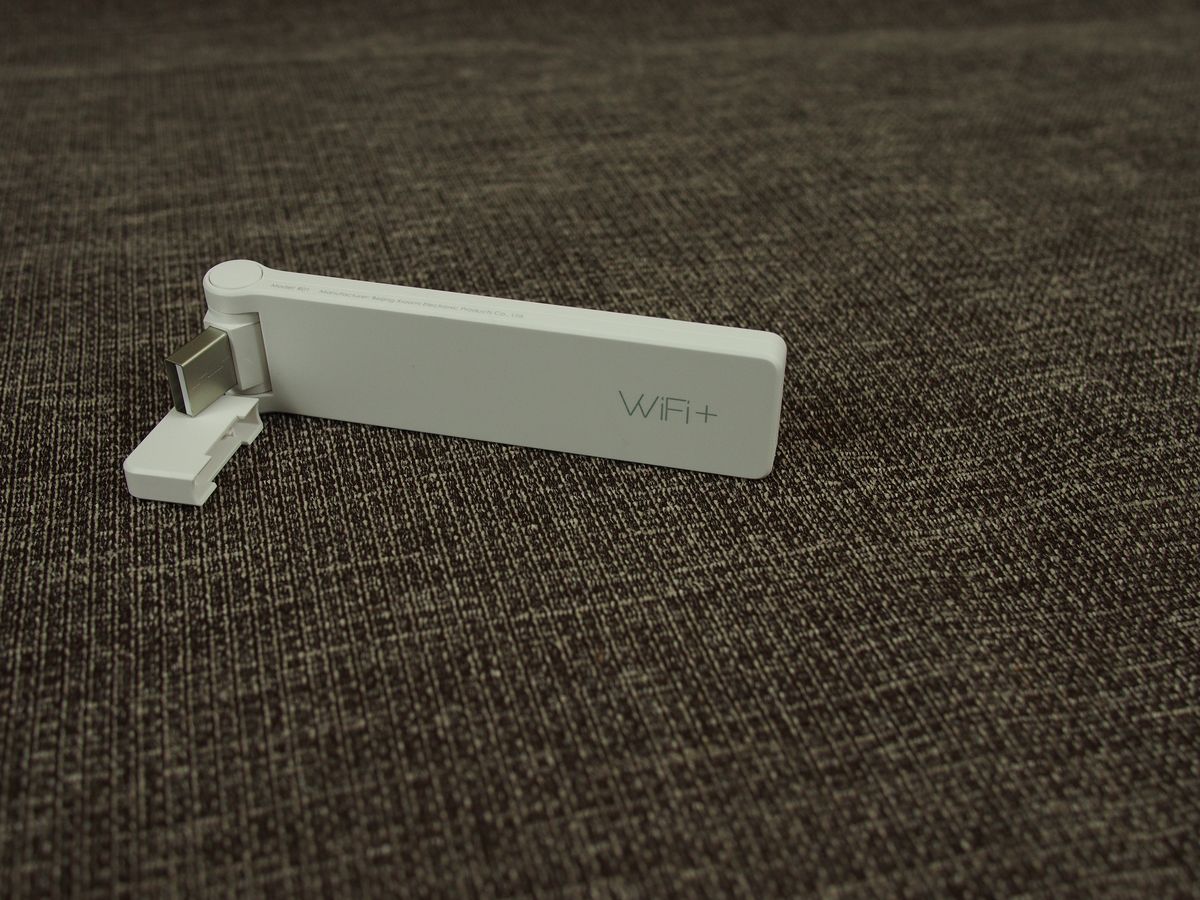

Зовні Mi Amplifier більше нагадує великий 3G-модем. Як і більшість маршрутизаторів Xiaomi, виконаний він у білому кольорі, гармонійно поєднуючись з іншими пристроями екосистеми.

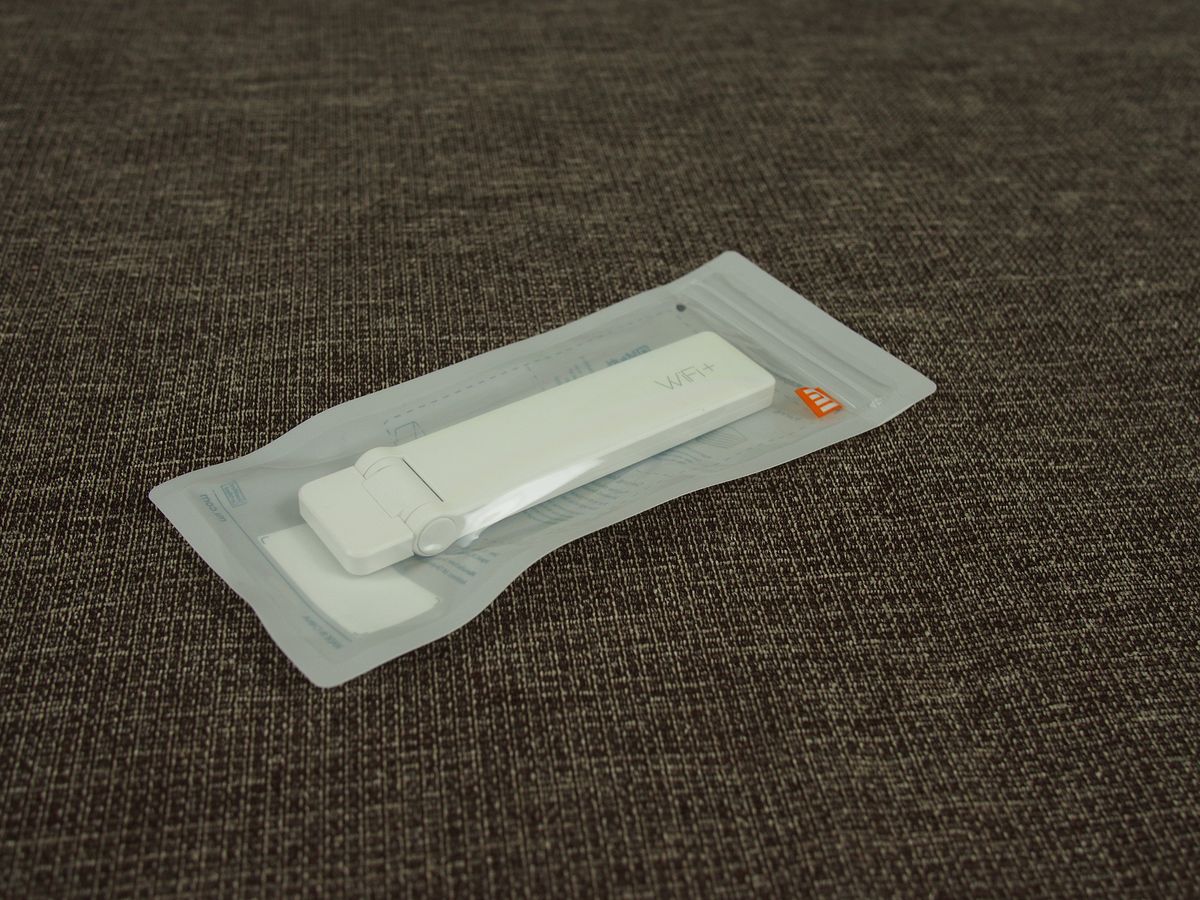

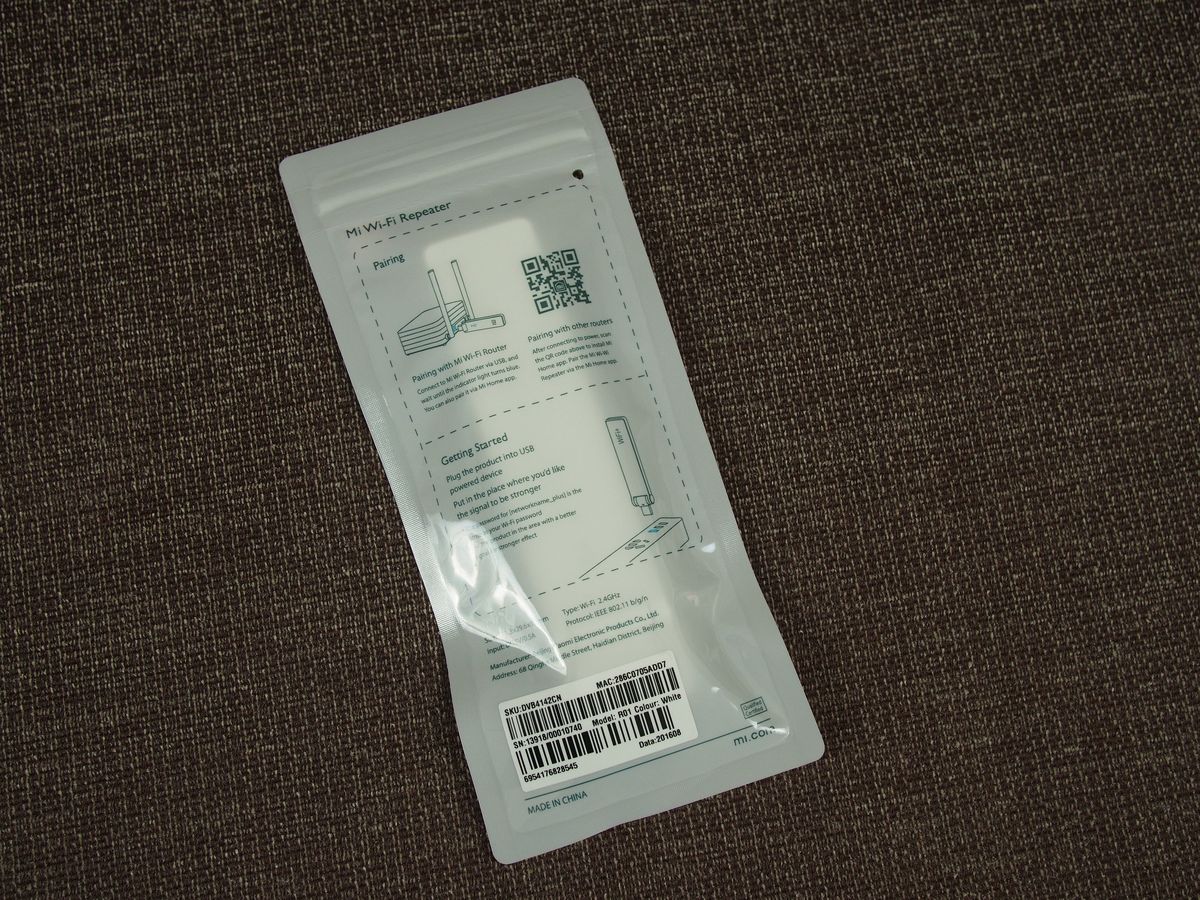

Постачається підсилювач у Zip-пакеті. Коротка інструкція нанесена безпосередньо на саму упаковку, тут є QR-код для завантаження мобільного додатка, який необхідний для використання з іншими роутерами.

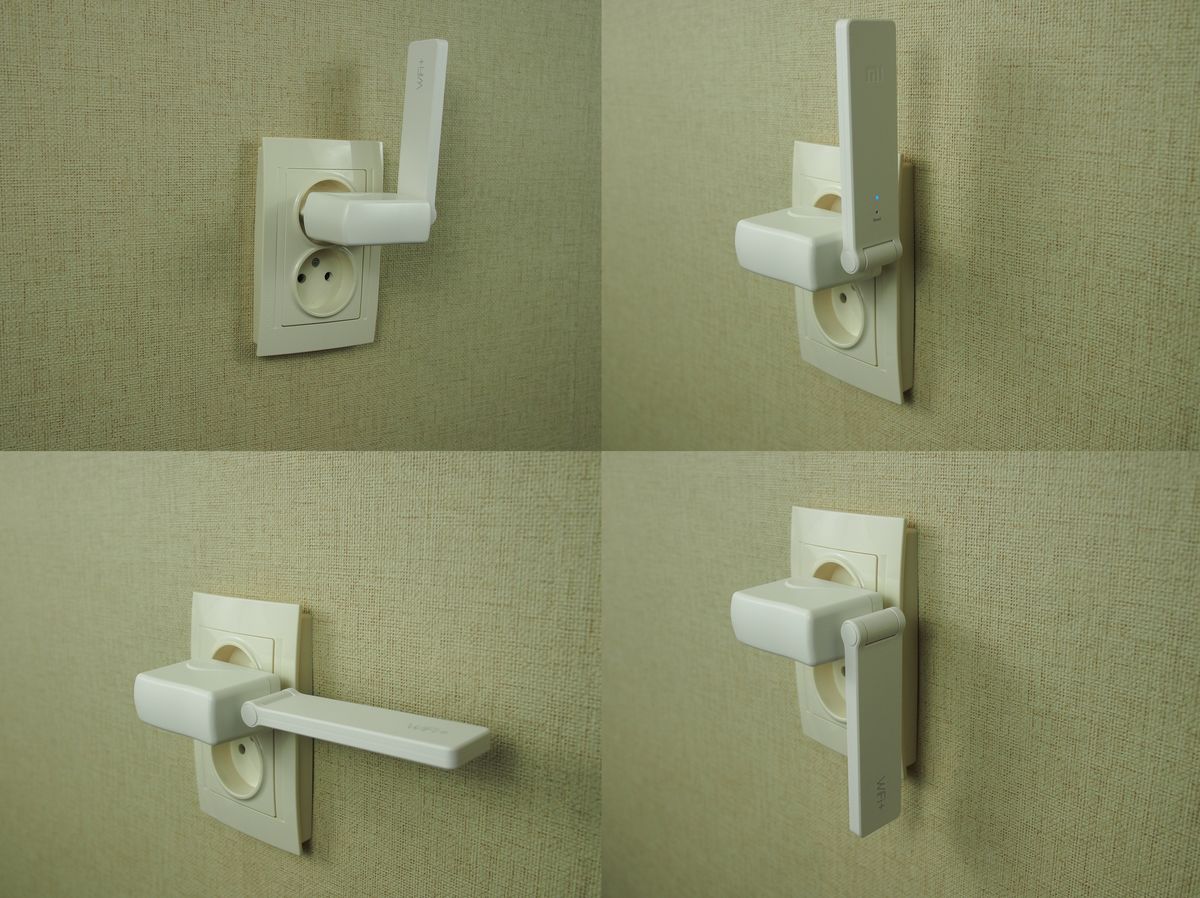

І так, в комплекті немає блока живлення, так що для роботи пристрою вам потрібно додатково придбати адаптер з гніздом USB, або ви можете встромити пристрій в будь-який вільний порт за місцем встановлення. Адаптер має один ступінь свободи, що дозволяє вигинати пристрій у діапазоні 180 градусів.

Що стосується характеристик – все досить скромно, підтримка мереж 2.4 ГГц, режим MIMO 1x1 та стандарти 802.11b/g/n. Як неважко здогадатися, максимальна канальна швидкість становить 150 Мбіт.
Насправді реальна швидкість у середньому становить 65% від канальної, що дорівнює 95-97 Мбіт. У цьому слід забувати, що адаптер працює у режимі репітера, тобто. отримую дані від клієнта, він має передати їх на роутер (і навпаки). Отже, швидкість зменшується у 2 рази. Практично, Mi Amplifier здатний забезпечити до 50 Мбіт, за умови, що між самим адаптером та маршрутизатором встановлено канал на 150 Мбіт. Чим більше перешкод, що складніші умови роботи – тим менше швидкість.

Налаштування Mi Router Mini та Mi Router 3

Для початкового налаштування найбільш зручно використовувати мобільний додаток MiWiFi, завантажити його можна, вважаючи QR-код з оригінальної упаковки.

На смартфонах Xiaomi з фірмовою оболонкою MIUI для виклику сканера досить зробити свайп зверху вниз для виклику інформаційної панелі. У правому куті поля пошуку знаходиться іконка сканера.
У принципі програму можна знайти вручну в Google Play, називається вона MiWiFi Router.

При першому запуску програма запропонує вам створити новий обліковий запис Mi, або увійти до вже існуючого. На смартфонах Xiaomi можна увійти в існуючий обліковий запис лише одним натисканням, система автоматично визначить всі параметри входу.

Заздалегідь необхідно підключитися до бездротової мережі роутера. На смартфонах Mi, «рідні» роутери відзначаються у списку мереж фірмовим логотипом. Після підключення до бездротової мережі програма шукає пристрої в мережі.

Процес налаштування гранично простий і нагадує налаштування роутера Zyxel Keenetic за допомогою відповідної мобільної програми. Використовується спеціальний покроковий майстер, у якому налаштовуються лише найважливіші параметри.

Після зміни налаштувань бездротової мережі програма автоматично перемкне смартфон на нову мережу. Все максимально автоматизовано та не потребує участі користувача. Для новачків і малодосвідчених користувачів якраз.

До завершення написання цієї публікації, програма була оновлена з невеликими змінами інтерфейсу. Меню поділено на 4 категорії: Mi Router, Storage, Plug-ins, Settings.

У розділі Mi Router можна перемикатися між кількома маршрутизаторами (якщо їх кілька), а також переглядати статистику трафіку та підключених пристроїв.

Розділ Storage орієнтований використання зовнішнього жорсткого диска. На маршрутизаторах Xiaomi можна розгорнути невелику хмару, на яку можна налаштувати вивантаження файлів зі смартфона при підключенні до домашньої мережі. Функція орієнтована на власників смартфонів Xiaomi. Втім, є десктопний клієнт під PC та Mac, що дозволить використовувати функціонал пристрою як звичайний мережевий диск.

У розділі плагінів зібрані налаштування маршрутизатора щодо його прямих функцій. А ось такі налаштування як пароль, часовий пояс тощо. винесені в окремий розділ налаштувань.

До додатку звикаєш дуже швидко, після чого безпомилково потрапляєш у потрібний розділ. Для досвідчених користувачів перелік доступних опцій буде явно недостатнім, наприклад, немає налаштувань IPTV, немає підтримки 3G модемів, та й взагалі всі опції та налаштування сильно спрощені і оптимізовані під недосвідчених користувачів.

Маршрутизатори Xiaomi щодо налаштувань сильно спрощені і роблять їх ідеальним варіантом для недосвідчених користувачів, яким потрібне просте і надійне рішення.
Трохи більше налаштувань доступно через веб-інтерфейс, який доступний за доменним ім'ям miwifi.com, або IP 192.168.31.1 (іноді 192.168.28.1).

До речі, якщо ви використовуєте антивірус Касперського, з незрозумілих причин іноді він блокує доступ до IP 192.168.31.1 та 192.168.28.1 через протокол HTTP, що унеможливлює доступ до веб-інтерфейсу. Допомагає відключення антивірус та зміна домашньої підмережі в налаштуваннях роутера на більш звичні 192.168.0.0/24, 192.168.1.0/24, 192.168.2.0/24. Надалі жодних проблем виникати не повинно.

Якщо ви налаштуєте маршрутизатор вперше не використовуючи мобільний додаток, при першому запуску вас також зустріне майстер налаштування. Нижче ви можете ознайомитися з усіма доступними опціями, які настроюються за допомогою веб-інтерфейсу.

Список доступних опцій набагато ширший, ніж у мобільному додатку.
Є пара зауважень щодо налаштувань та використання інтерфейсу. По-перше, опцію QoS за необхідності включати не слід. Справа в тому, що за умовчанням весь трафік проходить з використанням HW_NAT (апаратний NAT), не створюючи навантаження на центральний процесор. Якщо бути точнішим, при обробці 94 Мбіт/сек? завантаження ЦП складе лише 2-4%. При активації QoS використання HW_NAT стане неможливим і весь трафік піде через процесор. Чим більше в мережі пристроїв і чим більша швидкість підключення - тим вище буде завантаження процесора, аж до 100%.

Продуктивність та якість Wi-Fi

Обидва маршрутизатори оснащені чудовим процесором, що забезпечує хорошу продуктивність. Зверніть увагу, що пристрої MiWiFi розраховані в першу чергу на внутрішній ринок Китаю, через що підтримка L2TP і PPTP тут реалізована в базовому вигляді.

При використанні рідної прошивки у зв'язці з L2TP/PPTP можна розраховувати тільки на 50-60 Мбіт. Для любителів роботи «з напилком» повідомляємо, на альтернативних прошивках обидва маршрутизатори без проблем забезпечують до 100 Мбіт при роботі з VPN та багато іншого.

Що стосується найпоширеніших типів підключення по DHCP/Static IP/PPPoE/IPoE – до маршрутизаторів на стокове прошивці взагалі жодних претензій немає, до 95 Мбіт вам забезпечено.
Щодо Wi-Fi, чесно кажучи, обидва маршрутизатори дуже приємно здивували. При встановленні максимального рівня потужності «Block» (на деяких версіях прошивки «Wall penetration») обидва маршрутизатори без проблем «пробивають» капітальні несучі стіни.

Цілком очікувано, Mi WiFi Mini трохи поступається Mi WiFi Router 3 у рівні сигналу, що чітко проглядається на сканах ефіру.

Старша модель забезпечує вищий рівень сигналу як у діапазоні 2.4 і 5 ГГц. Іноді ця відмінність може досягати 10 дБм, але найчастіше різниця вбирається у 2-4 дБм.

У багатьох користувачів постає питання, навіщо потрібна підтримка 5 ГГц у роутері, який оснащений портами на 100 Мбіт?
В умовах «сферичного вакууму» 802.11n в діапазоні 2,4 ГГц при використанні MIMO 2x2 і каналів на 40 МГц без проблем прокачує 94-95 Мбіт. В умовах реальної експлуатації, особливо в багатоквартирних будинків, діапазон 2.4 завантажений до такого ступеня, що навіть 50 Мбіт буде вже відмінним результатом. Діапазон 5 ГГц забезпечує більшу кількість каналів, що не перетинаються, і більшу швидкість.

Розгляньмо реальний приклад. Є ноутбук із підтримкою діапазону 5 ГГц, але без підтримки 802.11ac (тільки 802.11n). Ноутбук ми розмістили на відстані 8 метрів від маршрутизатора Mi-WiFi Router 3, між пристроями 1 несуча капітальна стіна з цегли (~55 см) і 2 стіни в половину цегли.

У режимі 802.11n+MIMO 2x2+5 ГГц ми отримали в середньому 90 Мбіт повітрям. Це чудовий результат.
Тепер подивимося, що буде в реальних умовах для 2.4 ГГц.

Менш 20 Мбіт, всього-на-всього, коментарі тут зайві. Як бачите, користь від 5 ГГц навіть на старих пристроях є.

Подивимося, чи зможе виправити ситуацію фірмовий розширювач. Заради інтересу ми спробували розмістити посередині Mi WiFi Amplifier. В результаті швидкість стала стабільнішою і піднялася до 21-22 Мбіт.

Чесно кажучи, особливих результатів WiFi Amplifier я і не очікував. Проблема в тому, що бажаючи зробити пристрій дешевим, компанія сильно перестаралася. Розширювач підтримує лише старі стандарти 802.11b/g/n, конфігурацію SISO (MIMO 1x1) та внутрішню антену. Як результат, в ідеалі є 150 Мбіт канальної швидкості, яку потрібно поділити між клієнтами та аплінком. В умовах зашумленого ефіру отримуємо ті самі 20-40 Мбіт. Mi WiFi Amplifier здатний збільшити радіус покриття, але великої швидкості від нього не варто очікувати. Розширювач більше підходить для "розумного будинку" та "інтернету речей", коли до мережі не пред'являється великих запитів за швидкістю.

На закінчення

За два тижні використання обох маршрутизаторів (послідовне підключення) у мене не виникло жодних проблем щодо швидкості та стабільності роботи мережі.
Зауваження все-таки є, але вони стосуються особливостей програмного забезпечення. Звичної російської мови немає, є китайська та англійська. При спробі оновлення з офіційного сайту ви можете отримати пристрій повністю китайською. Для перемикання англійською мовою потрібно в налаштуваннях Wi-Fi встановити регіон «Europe», після чого стане доступною англійська мова. Існують також спеціальні англійські прошивки, саме їх ми і рекомендуємо використовувати, або ж альтернативні, якщо у вас є необхідні знання для їх встановлення.

Якщо ви шукаєте недорогий, але продуктивний і, в той же час, простий у налаштуванні маршрутизатор, обидві моделі стануть чудовою покупкою, особливо якщо ви власник смартфону Xiaomi.
З мінусів слід відзначити небагатий перелік доступних налаштувань на офіційних прошивках.
